17.5. Модель нормативной структуры системы и ее использование при анализе и синтезе системы управления

После установления предпочтительной структуры управления фирмой необходимо «наполнение» этой иерархической структуры блоками, ответственными за выполнения конкретных функций управления. Взаимодействие последних и должно обеспечить выполнение задач управления фирмой.

Единицей оргструктуры может являться структурный модуль. Основные требования к нему:
- выполнение определенной цели;
- совместимость с другими составными частями;
- возможность использования в разных сочетаниях.

Моделирование взаимодействия структурных модулей предусматривает три среза:
- по разнообразию результатов (промежуточный, замыкающий, исходный);
- по видам деятельности (реконструкция функции, выбор режима, защита режима);
- по элементам функционирования системы (вход, выход, процессор).

В результате получается некоторая структурная решетка размерностью , каждый узел которой - совмещение определенного вида деятельности, типы результата и элементы функционирования системы (не все они реально обязательно существуют).

В зависимости от вида деятельности решения и управление в процессе их реализации связаны с:
- реконструкцией функции (инновационная деятельность),
- с выбором режима (инфраструктурная деятельность),
- с защитой выбранного режима (эксплуатационная деятельность).

Инновационная деятельность может быть связана с промежуточными полезными результатами, инфраструктурная деятельность - со всеми видами результатов, а эксплуатационная деятельность - только с исходными и замыкающими полезными результатами. В структурных модулях и системе можно выделить два типа входов - материальный и информационный и один тип выхода.

Группы структурных модулей, объединенных сильной зависимостью от одного фактора, составляют пять структурных блоков (табл. 17.7):
У₁- привязка ограничений внешней инфраструктуры к условиям деятельности фирмы;
У₂ - реализация тиража продукции (услуг);
У₃ - синтез образцов изделий, услуг;
У₄ - обеспечение процесса создания тиража продукта;
Z - общее руководство фирмой.

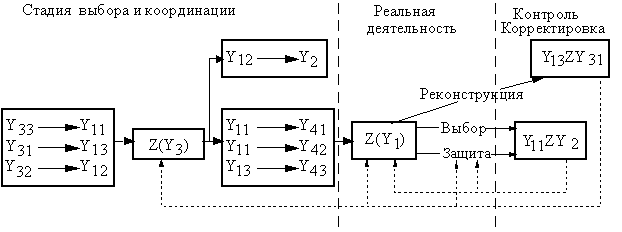

На основе структурных модулей можно построить контуры принятия решений для различных видов деятельности фирм. В общем виде такой контур представлен на рис. 59.

Рис. 59. Контур принятия решения

Таблица 17.7

Перечень структурных модулей, входящих в модель нормативной структуры системы

Тип структурного модуля	Тип результата, обеспечиваемый данным модулем	Характер принимаемых решений	Направление деятельности	Область ответственности	Подразделения управления завода, реализующие модуль
У₁	Промежуточный	Выбор режима	Привязка ограничений внешней инфраструктуры к условиям данной хозяйственной системы	Уровень использования хозяйственного потенциала данной хозяйственной системы	Главный экономист
У₁₁	-"-	-"-	Привязка ограничений внешней инфраструктуры к элементам входа данной хозяйственной системы	Соответствие установленных ограничений по элементам входа потребностям функционирования данной хозяйственной системы	ПЭО
У₁₂	-"-	-"-	Привязка ограничений инфраструктуры к элементам выхода данной хозяйственной системы	Соответствие установленных ограничений по элементам выхода возможностям данной хозяйственной системы	ПЭО, Финансовый отдел
У₁₃	-"-	-"-	Привязка ограничений внешней инфраструктуры к элементам процессора данной хозяйственной системы	Соответствие установленных ограничений по элементам процессора мощности данной хозяйственной системы	ПЭО, ПДО, ОТЗ, ОГМ, ОГЭ
У₁₄	-"-	Защита режима	Компенсация возможных изменений внешних и внутренних условий	Соответствие установленного размера тиража изделий предъявляемому потребительскому спросу	ПДО, Отдел маркетинга
У₁₅	-"-	-"-	Компенсация возможных изменений внешних и внутренних условий	Соответствие реализуемого размера тиража изделий (продуктов, услуг) предъявляемому потребительскому спросу	ПДО, Отдел маркетинга
У₂	Замыкающий	-"-	Реализация тиража изделий (продуктов, услуг)	Размер тиража изделий (продуктов, услуг)	Отдел маркетинга
У₂₁	Замыкающий	Защита режима	Ограничение разнообразия образцов изделий (продуктов, услуг) в тираже (ограничение в разнообразии собственной технологии)	Мера унификации образцов изделий (продуктов, услуг) в тираже	КТОС, Отдел маркетинга
У₂₂	-"-	-"-	Установление условий поставки образцов изделий (продуктов, услуг)	Мера согласования хозяйственных интересов поставщиков и потребителей	ОГК, Отдел маркетинга
У₂₃	-"-	-"-	Создание условий эксплуатации данного образца изделий (продукта, услуги) у потребителя	Соответствие условий эксплуатации данного образца изделия у потребителя его техническим характеристикам (авторский надзор)	ОГК, Служба надежности
У₃	Промежуточный Замыкающий	Реконструкция функции	Синтез образцов изделий (продуктов, услуг)	Соответствие образцов изделий (продуктов, услуг) структуре предъявляемых потребностей	НИИ, КБ ОГК
У₃₁	Промежуточный	-"-	Изменение элементов оснащения данной хозяйственной системы	Мера приращения хозяйственного потенциала данной системы	ОГТ, ОМА, ОИХ, ОГМ, ОГЭ
У₃₂	-"-	-"-	Изменение элементов катализатора данной хозяйственной системы (изменение уровня и запаса квалификации)	Мера приращивания хозяйственного потенциала данной системы	Отдел подготовки кадров, отдел кадров
У₃₃	-"-	-"-	Изменение элементов входа данной хозяйственной системы	Мера приращения свойств образцов изделий (продуктов, услуг)	ОГТ, ОГК
У₃₄	Замыкающий	-"-	Изменение свойств образцов изделий (продуктов, услуг) для удовлетворения более эффективным образом возникших потребностей	Соответствие потребительских свойств образца изделий (продукта, услуги ) предъявляемым требованиям	ОГК, Отдел маркетинга
У₄	Исходный	Защита режима	Обеспечение условий реализации процесса преобразования образца изделия (продукта, услуги) в соответствующий тираж изделия	Мера обеспеченности процесса преобразования образца изделия (продукта, услуги) в соответствующий тираж изделия	ОГТ, ОИХ, ОГМ, ОМТС, Отдел кооперации
У₄₁	-"-	-"-	Создание резервов ресурсов для обеспечения процессов преобразования образца изделия (продукта, услуги) в соответствующий тираж изделия	Уровень запасов ресурсов	ОМТС, Отдел кооперации
У₄₂	-"-	-"-	Регулирование ресурсов во времени	Время пополнения (возобновления) запаса	ОМТС, Отдел кооперации
У₄₃	-"-	-"-	Обеспечение процессов преобразования образцов изделий (продуктов, услуг) в соответствующий тираж изделий (продуктов, услуг) элементами оснащения	Изменение технических характеристик элементов оснащения во времени	ОГТ, ОКС
Z₁	Промежуточный	Выбор режима	Компенсация возможных возмущений по элементам входа и процессора	Соответствие достигнутых результатов деятельности установленным ограничениям	Руководство, финансовый отдел, бухгалтерия
Z₂	-"-	Защита режима	Создание условий деятельности руководства в хозяйственной системе	Качество обслуживания руководства	АСУП, Канцелярия

Схема рис. 59 отражает организационно-экономические условия преобразования ресурсов в полезные результаты. Контур принятия решений позволяет выделить в каждом блоке базовой структуры классы непересекающихся решений и на этой основе установить группы подразделений, их взаимосвязь и подчиненность, полномочия и области ответственности. По отношению к конкретному виду деятельности этот контур принятия решения может быть видоизменен и детализирован.

Следующая задача модульного проектирования - установление области ответственности каждого структурного модуля и характера принимаемых им решений (типа деятельности). Устанавливая в контуре решений направления и содержание взаимодействия блоков на каждой фазе принятия решения, можно выделить внутри каждого блока структурные модули по признакам законченности фазы формирования полезного результата и однородности принимаемых решений (табл. 17.8).

Таким образом, в блоке У₁ выделяются две группы структурных модулей: первая (У₁₁, У₁₂, У₁₃) - привязки при планировании деятельности фирмы ограничений на деятельность блоков У₂ и У₄ в форме плановых заданий для них, вторая группа (У₁₄, У₁₅) на фазе выполнения плана компенсирует возможные изменения внутренней и внешней среды.

В блоке У₂ - три типа структурных модулей (по назначению продукции и услуг, условиям их поставки и обеспечению устойчивости в эксплуатации).

Таблица 17.8

Соответствие структурных блоков и характера решений

Структурный блок	Тип деятельности	Характер принимаемых решений	Фаза принятия решения
Структурный блок	Тип деятельности	Характер принимаемых решений	Выбор и координация	Выполнение плана
У₁	Инфраструктурный	Выбор режима	У₁₁, У₁₂, У₁₃	У₁₄, У₁₅
У₂	Эксплуатационный	Защита режима	У₂₁, У₂₂, У₂₃	-
У₃	Инновационный	Реконструкция функции	У₃₁, У₃₂, У₃₃	У₃₄
У₄	Эксплуатационный	Защита режима	У₄₁, У₄₂, У₄₃	-
Z	Инфраструктурный	Выбор режима	Z₁	Z₂

В блоке У₃ выделено две группы модулей: (У₃₁, У₃₂, У₃₃) - формирование изделия и его техническое и организационное обеспечение, (У₃₄) - изменение изделия и его ресурсного обеспечения (например, модернизация его).

В блоке У₄ выделены три типа структурных модулей. На стадии планирования и координации модули У₄₁, У₄₂, У₄₃ отвечают за распределение входных потоков, а на стадии выполнения плана резервируют продукты и оснащение, необходимые для функционирования системы.

По фазам принимаемых решений можно выделить два вида блоков, т.е. всего шесть видов структурных звеньев. Следовательно, в модели нормативной структуры управления выделены 17 типов структурных модулей, для каждого из которых теоретически можно установить основные направления деятельности, область ответственности и характер принимаемых решений.

Эта модель может быть использована для решения задач анализа и синтеза структур управления. В первом случае сопоставление модели с существующей структурой позволяет оценить полноту заполнения управленческими функциями областей ответственности каждого структурного элемента.

Алгоритм анализа состоит в следующем:
1. Анализируются функции управления, производится их разделение на группы в соответствии с перечнем структурных модулей нормативной модели.
2. Оценивается «представительность» каждой группы в соответственном нормативно выделенном блоке структуры.
3. Устанавливаются наименее охваченные сферы управления.
4. Дополняется список функций управления.

При синтезе модуль нормативной структуры - основа установления идентификационных характеристик, по которым проектируются новые подразделения в структуре.
