А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.
Глава 3. Перспективные проекты индивидуальных жилых домов
3.5. Жилые дома с возможностью роста ("растущие")

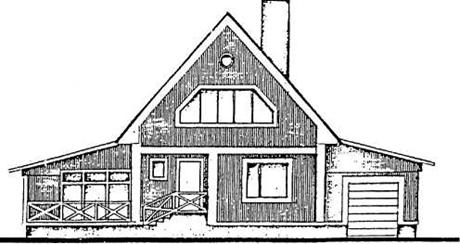

Одноквартирный жилой дом с вариантами достройки (растущий дом) ВАЛ 39-99 ЭП. Особенностью данного проекта является возможность поэтапного строительства жилого дома собственными силами семьи. По окончании строительства в таком доме возможно проживание двух семей. Основные конструкции и применяемые
материалы: фундаменты — малозаглубленные с цоколем из пустотных блоков с
последующим бетонированием пустот; цокольное перекрытие — сборно-монолитное из
мелких блоков; междуэтажное перекрытие — деревянное; стены — из пенобетонных
камней; кровля — металлическая
1-ый этап: Строительство первого этажа размерами 7,5 на 10 м с холодной крышей, конструкция которой рассчитана на будущий теплый мансардный этаж. По окончании этапа возможно заселение дома семьей из 4-х человек.
2-ой этап: Строительство теплой мансарды в существующем объеме крыши и оборудование дома инженерными системами с одновременным проживанием и освоением земельного участка.
3-ий этап: Пристройка веранды и гаража, строительство дворовых сетей водопровода и канализации и т.д.

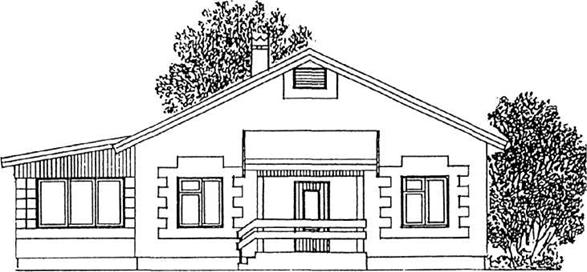

Одноэтажный 4-х комнатный жилой дом с возможностью роста по вертикали.
Основные объемно-планировочные показатели: общая площадь — 144.2 м , жилая пло-щадь —81.5м , строительный объем —402.9 м , площадь застройки— 112.2 м .Основные конструкции и применяемые материалы: фундаменты — сборные, ленточные;
стены дома — из эффективных легкобетонных пустотелых стеновых камней; перегородки — кирпичные; перекрытия — деревянные; кровля — металлочерепица

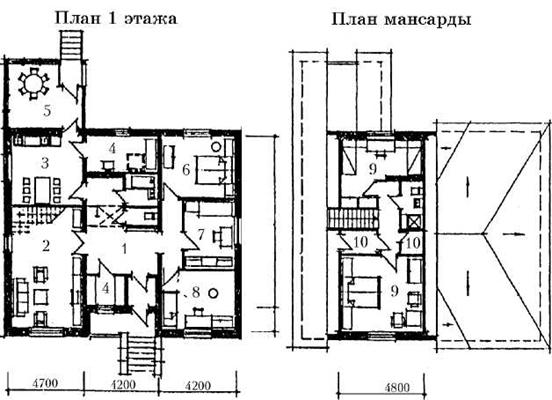

Экспликация помещений: 1 —прихожая (9.7 м ); 2 — гостиная (24.7 м ); 3 — кухня-сто-
ловая (15.3 м ); 4 - хоз. помещения (7.8, 3.2 м ); 5 - веранда (12.5 м ); 6 - спальня
родителей (13.3 м ); 7 — кабинет (10.0 м ); 8 — спальня детская (12.1 м ). При росте
дома по вертикали путем устройства мансарды: 9 — спальни (18.4, 13.0 м );
кладовые (2.5, 1.7 м )
Проект предназначен для применения в районах со средней температурой наиболее
холодной пятидневки -30 °С

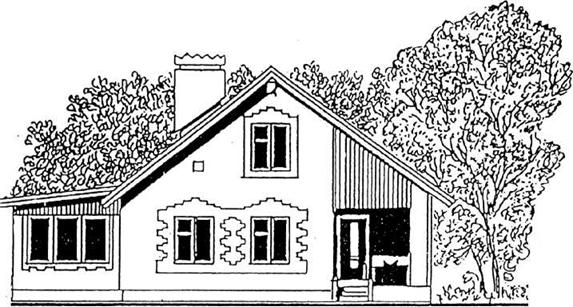

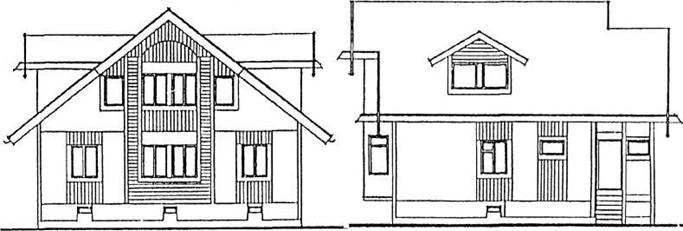

Мансардный одноквартирный жилой дом с растущей 3-6 комнатной квартирой.
Основные объемно-планировочные показатели: 3-х комн: общая площадь — 90.7 м , в т.ч. летних помещений — 5.9 м , жилая площадь — 41.0 м , строительный объем — 502.0 м , площадь застройки — 108.0 м , 6-ти комн: общая площадь — 159.0 м , в т.ч. летних помещений - 5.9 м , жилая площадь - 89.4 м , строительный объем - 502.0 м , площадь застройки — 108.0 м , Основные конструкции и применяемые материалы: фундаменты — свайные или ленточные из сборных бетонных элементов; стены наружные — из легкобетонных (арболитовых или газосиликатных) блоков с облицовкой лицевым керамическим кирпичом; стены внутренние — из легкобетонных блоков; перекрытия - из сборных железобетонных плит ( вариант - деревянные); покрытие -чердачное; кровля — из оцинкованный кровельной стали (вариант — из асбестоцементных листов)
План 1 этажа

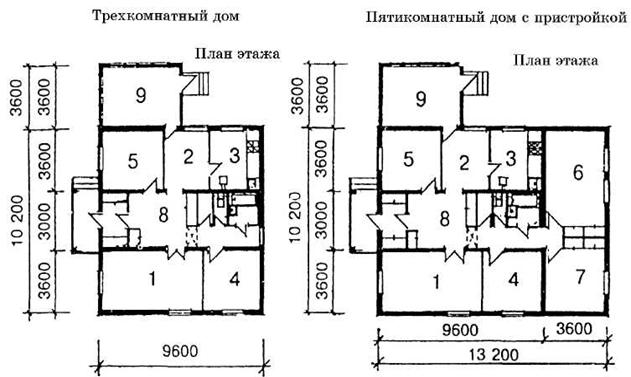

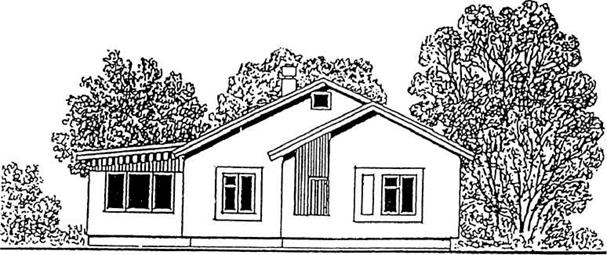

Трехкомнатный жилой дом, «растущий» до пятикомнатного с пристройкой.
Типовой проект 184-16-144. 88. Основные объемно-планировочные показатели: общая площадь — 86.0 м , жилая площадь - 70.7 м , строительный объем - 124.8 м , площадь застройки - 15.4 м .
Основные конструкции и применяемые материалы: фундамент — ленточный,
монолитный; стены дома — мелкие блоки ячеистого бетона, облицованные
сайдингом; перегородки - мелкие блоки, ячеистый бетон; перекрытия - деревянные; кровля — металлочерепица
Экспликация помещений: 1 — гостиная (19.5 м ); 2 — столовая (9.2 м ); 3 — кухня (9.7 м ); 4 —спальня(11.4 м ); 5 —спальня(11.7 м ); 6 —спальня (16.7 м );
7 — спальня (11.4 м ); 8 — прихожая (8.6 м ); 9 — веранда (15.4 м )

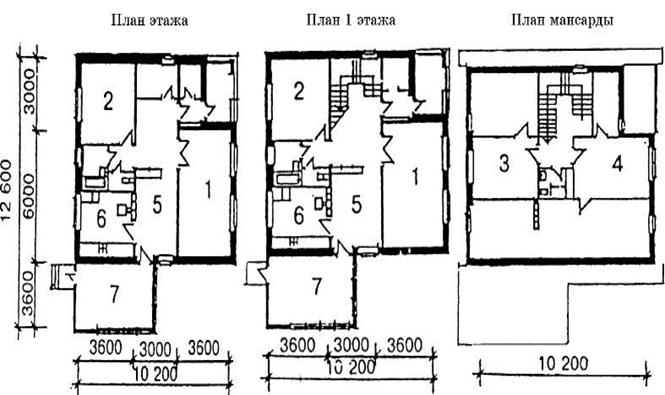

Двухкомнатный жилой дом, «растущий» до четырехкомнатного с мансардой.
Типовой проект 184-16-124. 88.
Основные объемно-планировочные показатели: общая площадь дома: с двухкомнатной квартирой — 73.3 м , с четырехкомнатной квартирой — 98.5 м , жилая площадь — 69.5 м , площадь летних помещений— 14.5 м , площадь застройки — 128.5 м . Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены дома — кирпичные; перегородки — кирпичные; перекрытия — железобетонные; кровля — металлическая
Экспликация помещений: 1—гостиная (19.1 м ); 2 —спальня ( 11.9 м ); 3 — спальня (9.9 м ); 4 — спальня (12.6 м ); 5 — столовая (8.8 м ); 6 — кухня (9.1 м );
7 - веранда (14.5 м )

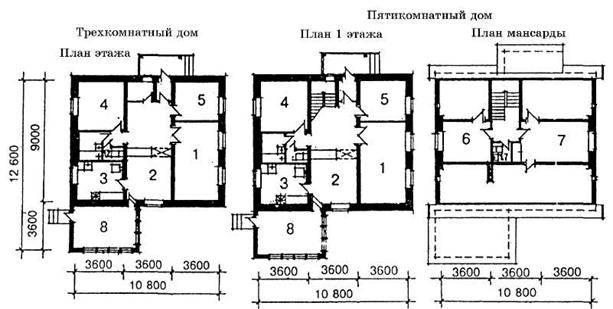

Трехкомнатный жилой дом, «растущий» до пятикомнатного с мансардой.
Типовой проект 184-16-115. 88.
Основные объемно-планировочные показатели: общая площадь дома: с трехкомнатной квартирой — 85.4 м , с четырехкомнатной квартирой — 111.7 м , жилая площадь — 66.1 м , площадь летних помещений — 4.5 м . Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены дома — кирпичные; перегородки — кирпичные; перекрытия — железобетонные; кровля — металлическая
Экспликация помещений: 1 — гостиная (19.0 м ); 2 — столовая (10.8 м );
3 — кухня (9.2 м ); 4 — спальня (12.1 м ); 5 — столовая (10.0 м ); 6 — столовая (9.8 м );
7 — кухня (9.1 м ); 8 — столовая (14.4 м ); 9 — веранда (14.5 м )
Четырехкомнатный жилой дом, «растущий» до шестикомнатного.
Типовой проект 184-16-126. 88.
Основные объемно-планировочные показатели: общая площадь дома: с трехкомнатной квартирой — 95.4 м , с четырехкомнатной квартирой — 125.6 м , жилая площадь — 87.5 м , площадь летних помещений— 14.5 м . Основные конструкции и применяемые
материалы: фундамент — сборный, ленточный; стены дома — кирпичные; перегородки — кирпичные; перекрытия — железобетонные; кровля — металлическая
Экспликация помещений: 1 — гостиная (19.9 м ); 2 — спальня (10.5 м );
3 — спальня (9.4 м ); 4 — кабинет (11.7 м ); 5 — столовая (9.4 м ); 6 — кухня (9.7 м );
7 - веранда (14.5 м ); 8 - спальня (10.9 м ); 9 - кабинет (15.7 м ); 10 - веранда (14.5 м )
