А.Н. Асаул, Ю.Н. Казаков, В.И. Ипанов
Реконструкция и реставрация объектов недвижимости
Учебник Под редакцией д.э.н., профессора А.Н. Асаула. – СПб.: Гуманистика, 2005. – 288с.

Раздел 6. Современные технологии и строительные материалы, используемые при реконструкции и реставрации

Глава 14. Навесные вентилируемые фасады

14.1. Общие сведения о конструкции вентилируемого фасада

Фасад здания подвергается наиболее интенсивному воздействию атмосферных осадков и первым принимает на себя все  «климатические удары: повышенную влажность, перепады температур, воздействие ветра, мороза, жары.

Одним из самых перспективных методов, позволяющих решить эти проблемы для любого региона, уменьшив теплопотери и придав зданию красивый и оригинальный облик, сохраняющийся многие годы, является устройство вентилируемой конструкции фасада с применением облицовочных стеновых материалов и дополнительного утепления.

Такой фасад сочетает быстроту монтажа, высокое качество теплозащиты, долговечность, привлекательный внешний вид. При этом нет необходимости делать ремонт старой стены, а в случае повреждения отдельных панелей они легко заменяются. Немаловажным является и отсутствие мокрых процессов, что позволяет вести работы в любое время года.

Навесные вентилируемые фасады известны в России сравнительно недавно. Но в ряде стран (например, в Германии, Финляндии) накоплен уже достаточный опыт по их использованию: в общественных, административных и промышленных зданиях, а также при реконструкции домов массовой застройки.

Само понятие вентилируемый фасад возникло в Германии. Едва появившись в России, вентилируемые фасады сразу завоевали популярность, как у архитекторов, строителей, так и среди заказчиков. И на это есть свои причины.

Навесной фасад представляет собой конструкцию, состоящую из материалов облицовки (плит или листовых материалов) и подоблицовочной конструкции, которая, в свою очередь, крепится к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался воздушный промежуток. Для дополнительного утепления наружных конструкций между стеной и облицовкой может устанавливаться теплоизоляционный слой – в этом случае вентиляционный зазор оставляется между облицовкой и теплоизоляцией. Обычно облицовочные материалы, под конструкцию и теплоизоляцию производят разные фирмы, хотя они могут работать в тесном контакте друг с другом и рекомендовать заказчикам материалы своих партнеров или даже закупать у них комплектующие .

К вспомогательным элементам систем вентилируемых фасадов относятся:

-   уплотнительные ленты между панелью и профилем подоблицовочной конструкции;

-   декоративные уголки и вставки для закрытия торцов и зазоров между панелями;

-   перфорированные металлоконструкции для вентиляции системы снизу и вверху: заклепки, кляммеры, гребенки, и т. п. для крепления панелей к профилям.

Подоблицовочная конструкция может крепиться, как на несущую, так и на самонесущую (в каркасном варианте) стену, выполненную из различных материалов (бетон, кирпич). Применяют вентилируемые фасады не только в новом строительстве, но и при реконструкции старых зданий (Рис. 14.1.).

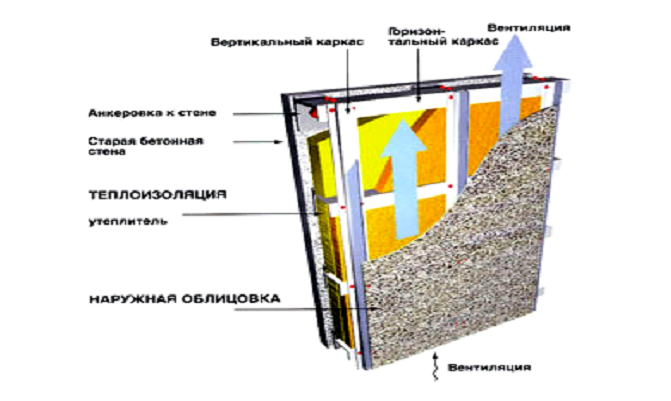

Рис. 14.1. – Конструкция навесного вентилируемого фасада

Использование навесных конструкций позволяет, с одной стороны,  «одеть» фасад в современные отделочные материалы, а с другой – улучшить теплотехнические характеристики ограждающей конструкции и защитить ее от вредных атмосферных осадков.

В вентилируемом фасаде отдельные слои конструкции располагаются следующим образом:

-   ограждающая стена;

-   теплоизоляция;

-   воздушный промежуток;

-   защитный экран.

Такая схема является оптимальной, так как слои различных материалов располагаются по мере уменьшения показателей их теплопередачи, а сопротивления паропроницаемости возрастает снаружи вовнутрь.

Другим достоинством наружной теплоизоляции является увеличение теплоаккумулирующей способности массива стены. Так, по данным ЦНИИЭП жилища, если произойдет отключение источника теплоснабжения при наружной изоляции, кирпичная стена будет остывать в 6 раз медленнее, чем при внутреннем слое теплоизоляции такой же толщины. Установка теплоизоляции снаружи позволяет также снизить расходы на ремонт поврежденных стен.

Совместное применение навесного фасада и теплоизоляционного слоя существенным образом повышают звукоизоляционные характеристики ограждающей конструкции, поскольку фасадные панели и теплоизоляция обладают звукопоглощающими свойствами в широком диапазоне частот (например, звукоизоляция стены из легкого бетона повышается в 2 раза при устройстве навесного фасада с применением отделочных панелей) (Рис.14.2.).

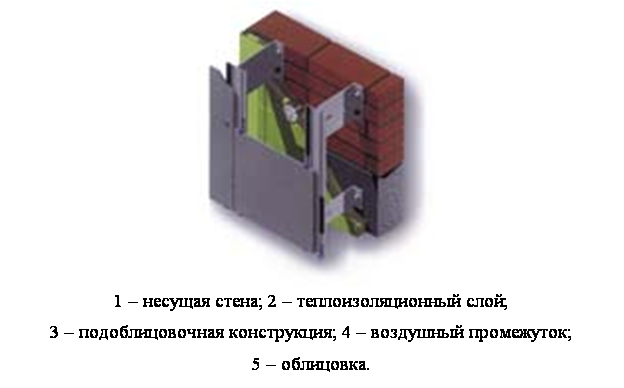

Рис.  14.2.  – Конструкция вентилируемого фасада

Наличие воздушного промежутка в вентилируемом фасаде принципиально отличает его от других типов фасадов, так как благодаря перепаду давления этот промежуток работает по  «принципу действия вытяжной трубы». В результате чего из ограждающей конструкции в окружающую среду удаляется атмосферная и внутренняя влага. Вентилируемый воздушный промежуток снижает также и теплопотери, так как он практически является температурным буфером. Воздух в нем примерно на три градуса выше, чем снаружи.

 При проектировании конструкций фасада с вентиляционным зазором особое внимание необходимо обращать на возможность свободной циркуляции воздуха. Для высоких зданий необходимо рассчитать циркуляцию воздуха в воздушном промежутке таким образом, чтобы соблюсти баланс, обеспечивающий беспрепятственный и эффективный воздушный поток по всей внутренней поверхности стены.

 Наружный экран из отделочных материалов защищает расположенный за ним слой теплоизоляции, а также ограждающую конструкцию, от атмосферных воздействий. Летом он выполняет функцию солнцезащитного экрана, отражающего значительную часть падающего на него теплового потока.

Благодаря специально разработанной схеме монтажа вентилируемого фасада к стене конструкция имеет возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур. Это позволяет избегать внутренних напряжений в материале облицовки и несущей конструкции, что исключает появление трещин и разрушение облицовки.

Для обеспечения пожарной безопасности в систему навесных фасадов включаются материалы и изделия, относящиеся к категории трудносгораемых или несгораемых, препятствующих распространению огня.

Можно выделить основные достоинства вентилируемых фасадов:

-   широкие возможности по использованию современных фасадных отделочных материалов;

-   высокая тепло- и звукоизоляция;

-   вентиляция внутренних слоев – удаление атмосферной влаги и влаги, образующейся за счет диффузии водяных паров изнутри;

-   защита стены и теплоизоляции от атмосферных воздействий;

-   невелирование термических деформаций;

-   отсутствие специальных требований к поверхности несущей стены (сама система навесного вентилируемого фасада позволяет выравнивать дефекты и неровности поверхности, что делать при  помощи штукатурок часто сложно и дорого);

-   длительный безремонтный срок (25-50 лет в зависимости от применяемого материала).
