А.Н. Асаул, Ю.Н. Казаков, В.И. Ипанов
Реконструкция и реставрация объектов недвижимости
Учебник Под редакцией д.э.н., профессора А.Н. Асаула. – СПб.: Гуманистика, 2005. – 288с.

Раздел 5. Монтажные и демонтажные работы при реконструкции

Глава 11. Строительные работы, процессы и операции при реконструкции и реставрации

11.4. Особенности монтажа стальных конструкций. Технология монтажа сэндвич-панелей

С позиций монтажного процесса стальные конструкции обладают рядом специфических особенностей. Они, как правило, имеют большие геометрические размеры, которые очень часто вступают в противоречие с жесткими параметрами как железнодорожного, так и автомобильного транспорта. Это не позволяет увеличивать степень заводской готовности монтажных блоков, вызывает необходимость их предмонтажного укрупнения и, кроме того, в ряде случаев приводит к недоиспользованию грузоподъемности транспортных и монтажных средств.

Гибкость металлических конструкций в процессе монтажа значительно больше, чем железобетонных или деревянных, что приходится учитывать в чертежах КМ (разрабатываются проектной организацией) и в особенности КМД (разрабатываются заводом-изготовителем). В проекте должны быть определены параметры отправочных марок и расположение укрупнительных и монтажных стыков.

Согласно СНиПу, в процессе проектирования металлических конструкций надо учитывать как конкретную технологию их заводского изготовления, так и требования, определяемые технологией монтажных работ, начиная с процесса доставки конструкций на строительную площадку. Организация, разрабатывающая чертежи КМД, несет ответственность за соответствие их чертежам КМ, за расчетную прочность всех заводских и монтажных соединений конструкций, не предусмотренных чертежами КМ, за правильность размеров элементов конструкций и увязку их между собой, а также за выполнение требований, предъявляемых технологией монтажных работ. Отступления от чертежей КМ, как правило, не допускаются.

При проектировании металлических конструкций (разработке чертежей КМ и КМД) особое внимание должно быть уделено технологичности их изготовления, транспортирования и монтажа.

При монтаже конструкций большой высоты (колонны, башни, мачты и т. п.) и больших пролетов (балки, фермы, ригели, арки и т. п.) нужно внимательно следить за соблюдением предельной гибкости конструкций.

Устойчивость верхнего сжатого пояса ферм в процессе временного раскрепления и выверки можно обеспечить установкой расчалок (при монтаже первой фермы) или предусмотренных проектом распорок, которые ставят у конька посередине пролета фермы и в промежутках между коньком и концами фермы, обеспечивая при этом гибкость верхнего пояса на участках между точками закрепления из плоскости фермы не более 220.

Стыки металлических конструкций способны сравнительно быстро, по сравнению с железобетонными, воспринимать монтажные и постоянные нагрузки, что позволяет значительно увеличить темп ведения монтажных работ. Однако при этом не следует забывать о главном правиле монтажа – обеспечении устойчивости смонтированной части здания, для чего предусмотренные проектом постоянные и монтажные связи необходимо ставить сразу вслед за установкой в проектное положение конструкций здания или сооружения. По этой же причине при монтаже металлические каркасы протяженных или высоких зданий и сооружений делят на монтажные участки в соответствии с деформационными швами и пролетами, монтажные работы выполняют комплексным или комбинированным методом (дифференцированный метод монтажа конструкций применяют редко).

В отечественной практике характерными особенностями монтажа металлических конструкций являются:

-   монтаж конструкций укрупненными блоками, чаще строительно-технологическими;

-   производство строительных и монтажных работ поточно-совмещенным методом;

-   производство работ комплексными бригадами, выполняющими наряду с основными процессами вспомогательные и сопутствующие.

Трехслойные панели с утеплителем, облицованные с двух сторон листовым материалом, чаще всего называются сэндвич-панели благодаря своей многослойной структуре. Сэндвич-панели по своему назначению могут быть стеновые и кровельные, они представляют единую систему быстровозводимых зданий. Мы будем рассматривать только стеновые изделия. Стеновые сэндвич-панели выпускаются в основном самонесущими, но предлагаются так же специальные конструкции, которые можно использовать в качестве облицовочных изделий.

Применение панелей типа сэндвич с эффективным утеплителем является перспективным, так как обеспечивает:

– сжатые сроки монтажа;

– низкие затраты на капитальное строительство (благодаря небольшому весу панелей для монтажа не нужна специальная техника, требуется облегченный фундамент, и т. д.);

– возможность демонтажа (с сохранением конструкциями своих свойств);

– богатый выбор отделки и цветовой гаммы.

Сэндвич-панели ведущих производителей, как правило, обладают антикоррозийным финишным покрытием, небольшим весом, высокой прочностью, влагостойкостью, огнестойкостью и высокими шумоизоляционными характеристиками. Еще одним из несомненных достоинств сэндвич-панелей является их технологичность. Производители предлагают услуги по компьютерному проектированию в системе CAD, которая обеспечивает гибкий и быстрый расчет конструкций здания. Полная разработка необходимой технической документации с расчетом и поставкой всех необходимых комплектующих для монтажа панелей (уголков, нащельников, крепежа, герметиков) практически сводит работу на стройплощадке к сборке по принципу конструктора.

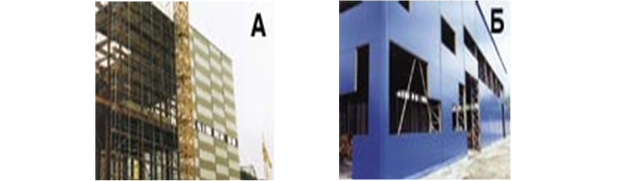

Рис. 11.3.  – Быстровозводимые здания с применением сэндвич-панелей

в процессе монтажа

Сэндвич-панели применяются при строительстве объектов самого различного назначения – от промышленных и административных зданий до спортивных сооружений. Широко применяются для строительства объектов автосервиса, моек, автозаправочных станций, складских помещений. Есть сэндвич-панели применение и для устройства теплых контуров вокруг сушильных камер и т. п. Идеально подходят для изготовления холодильных систем различного объема. Десятки больших складов низкотемпературного хранения были построены из сэндвич-панелей. Для данных зданий особенно важны такие технические качества панелей, как отличные теплоизоляционные свойства и высокая устойчивость к поглощению влаги.

Такие отличительные особенности сэндвич-панелей, как гигиеничность поверхности и простота поддержания чистоты исключительно важны для пищевой промышленности, где облицовка должна быть не чувствительна к обработке специальными моющими средствами и хорошо переносить как влажные условия, так и повышенную температуру. Подходят сэндвич-панели в качестве ненесущих элементов и для строительства в сейсмичных районах.

    Сэндвич-панели могут быть заводского изготовления или собираться прямо на объекте (так называемые панели «поэлементной сборки»). Наибольшее распространение в России получили панели заводского изготовления (поставляемые как из-за рубежа, так и производимые в достаточно больших количествах в России).

Выводы

1)  Реконструкция – это комплекс строительных работ и организационно-строительных мероприятий, связанных с изменением основных технико-экономических показателей (количества и качества квартир, строительного объема и общей площади здания, вместимости, пропускной способности и т. д.) или его назначения, в целях улучшения условий проживания, качества обслуживания и увеличения объема услуг.

2)  Реставрация– это комплекс работ, проводящийся на памятниках архитектуры, с целью продления их жизни, включает в себя элементы и ремонта, и консервации.

3)  Строительными процессами при реконструкции и реставрации называются производственные процессы, протекающие на строительной площадке и имеющие конечной целью возведение, реконструкцию, восстановление, ремонт, разборку, передвижку зданий или сооружений. В любом строительном процессе участвуют предметы и орудия труда. С помощью орудий труда рабочие воздействуют на предмет труда; для этой цели применяются различные механизированные инструменты и строительные машины. Во многих строительных процессах рабочие применяют вспомогательные устройства и приспособления.
