Раздел 4. Реконструкция подземной части зданий

Глава 9. Ремонт и усиление подземной части здания

9.2. Усиление фундаментов и оснований с помощью обойм, свай и ростверков

Подводка фундаментов – один из наиболее известных и достаточно часто применяемых способов укрепления зданий, заключающийся в увеличении площади подошвы и заглублении фундамента методом частичной или полной замены старой фундаментной кладки. Подводка ленточных фундаментов выполняется участками («захватками»), длина которых зависит от прочности вышележащей кладки (стен, цоколя, фундаментов), наличия в ней проемов, трещин, а также от глубины заложения фундаментов. Сравнительно короткие захватки 1,5-2 м под глухими стенами, допускающими перенос давления, выполняются обычно без крепления. При подводке фундаментов в сложных условиях (большая глубина, осыпающаяся кладка, сосредоточенная нагрузка) применяется временное крепление захватки в виде стоек, поперечных или продольных рам, распределительных балок и т.д.

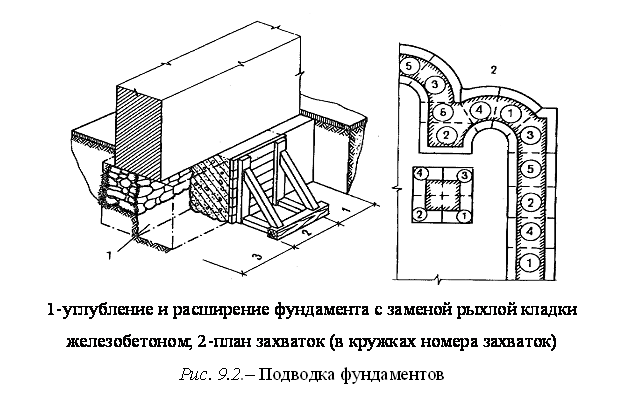

Конструкция временного крепления должна учитывать возможность размещения армокаркасов и опалубки, а также перестановки или демонтажа (Рис.9.2).

Подводимая часть фундамента выполняется обычно из монолитного бетона или железобетона, иногда применяется бутовая кладка. Порядок раскрытия и бетонирования захваток назначается из условия, что каждая раскрываемая и бетонируемая захватка находится под защитой смежного участка.

Значительную сложность представляет подводка фундаментов под отдельно стоящие столбы, пилоны, нагруженные простенки и т.п. Порядок раскрытия захваток в этом случае должен исключить длительное внецентренное обжатие кладки и основания. Усиливаемые столбы и простенки должны быть максимально разгружены.

Подводкой фундаментов укреплены Успенский собор в Рязани, собор Рождества Богородицы и крепостные стены Пафнутьев-Боровского монастыря, многие памятники Кирилло-Белозерского монастыря и др.

Условиями для оптимального применения данного способа считают:

-   значительную протяженность укрепляемых конструкций;

-   ленточный характер фундамента и отсутствие сосредоточенной нагрузки на него;

-   монолитность укрепляемых стен и фундаментов, регулярную кладку (из кирпича или белого камня), отсутствие или небольшое количество низкорасположенных проемов и трещин;

-   небольшое заглубление подводимых фундаментов (до 2-2,5 м);

-   низкое стояние грунтовых вод;

-   достаточную несущую способность грунтов основания – не меньше 0,15 МПа.



Усиление фундаментов с помощью обойм. В тех случаях, когда подводка фундаментов затруднена или существует опасность новых просадочных деформаций (при малоквалифицированном неконтролируемом производстве), существующие фундаменты могут быть усилены и расширены с помощью боковых прикладок в виде отдельных бетонных блоков, лент или обойм. Дополнительные прикладки или обоймы рассчитываются либо на избыточную часть нагрузки (по несущей способности основания), либо на восприятие полной нагрузки, что подразумевает соответствующий контакт между фундаментной кладкой и бетонной конструкцией.

Способ соединения старой и новой частей фундамента зависит от величины передаваемой нагрузки, площади контакта, характера старой кладки и др. Если, к примеру, функции обойм планируются умеренными (до 30% общего давления), а древний фундамент сложен из валунов и бута, то для надежной передачи нагрузки может быть достаточно простого сцепления бетона с неровностями кладки. При плотных белокаменных или кирпичных фундаментах используются шпоночные соединения с обоймой в виде бетонного «зуба», поперечных металлических балок или арматурных стержней. Размер «зуба» рассчитывается на отпор грунта по скалыванию менее прочного из соединяемых материалов, а длина и число металлических шпонок – по смятию материала фундамента. Помимо сдвигающего усилия шпоночные соединения испытывают и растягивающие усилия, которые тем выше, чем больше площадь опирания обойм и чем меньше их высота. Сложность сквозного поперечного армирования фундаментов, анкеровки арматуры и защиты ее от коррозии не позволяет считать широкие обоймы рациональными и длительно надежными конструкциями (Рис. 9.3).

Наилучшие результаты дают узкие двухветвевые обоймы или одинарные обоймы, замкнутые по ограниченному контуру и не испытывающие крутящего момента.

При необходимости значительно увеличить площадь опирания фундамента могут быть рекомендованы перекрестные обоймы, в которых отпор грунта нагружает и «свободные», не связанные с фундаментами элементы.

Системы перекрестных обойм разработаны для укрепления ряда памятников Новгорода (Знаменского собора, 1682 г., Спасской башни Кремля, 1485 г.). В Москве данный способ успешно применен для усиления надвратной церкви Даниловского монастыря (реставрация 1983-1985 гг.).

В некоторых случаях конструкция обойм позволяет использовать их в качестве ростверков свайных фундаментов. Сваи могут быть установлены либо заранее, до бетонирования ростверка, либо во вторую очередь, когда обойма уже существует и возникает необходимость ее усиления.

При всем различии конструкций и назначении обойм они обладают одним общим свойством – не нарушают сложившегося контакта между подошвой фундамента и основанием.

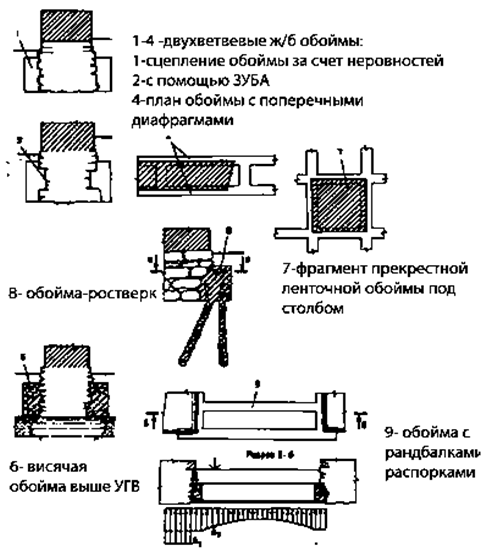

Рисунок 9. 3 – Усиление фундаментов с помощью обойм

Свайные и комбинированные способы усиления фундаментов.

Интересным видом укрепления кладки стен и фундаментов, а также грунта основания можно считать их армирование так называемыми «корневидными», или буро-инъекционными сваями (Рис. 9. 4).

Буроинъекционные сваи, разработанные более 30 лет назад итальянской фирмой «Фондедилле», успешно применяются для укрепления объемов архитектурных памятников и современных зданий при их деформациях, просадках, увеличении нагрузок. Корневидными сваями укрепляют также подпорные стены, набережные, оползни, откосы и стенки глубоких выработок.

Буроинъекционная свая представляет собой шпур диаметром 75–150 мм, армированный 1-3 стержнями и заполненный под давлением 2-4 атм. цементно-песчаным раствором. Бурение производится электрическими станками вращательного бурения на глубину 10-30 м и более под любым углом к вертикали. Бурение каменных стен и фундаментов производится шарошечным долотом, меры предосторожности при бурении рыхлых, неустойчивых кладок приблизительно те же, что и при сверлении шпуров анкерного крепления.

Рис. 9.4. –  Буроиньекционные сваи

Избыточное давление, создаваемое при опрессовке сваи, позволяет заполнить раствором не только ствол сваи, но и пересекаемые им пустоты, раковины, трещины и пустые швы. Таким образом, заполнение сваи, пробуренной через кладку цоколя или фундамента, способствует замоноличиванию и укреплению этой кладки.

В зависимости от габаритов укрепляемого сооружения, вида нагрузки и деформации буроинъекционные сваи могут быть применены как жесткие сжатые, сжато-изгибаемые и растянутые стержни.

Несущая способность буроинъекционной сваи зависит от ее рабочей схемы (свая-стойка или висячая свая), геологии участка, качества заполнения и опрессовки.

Применение буроинъекционных свай нерационально в следующих случаях:

-   при укреплении валунных фундаментов, так как бурение затруднено, а «заделка» сваи в теле фундамента (как и его инъецирование) осуществляется, некачественно но из-за несоответствия физико-механических свойств нагнетаемого раствора и непористого материала валунов;

-   при укреплении археологических руин или других конструкций из слабого, осыпающегося материала, не выдерживающего динамику бурения;

-   при неблагоприятной геологии участка и необходимости чрезвычайно глубокого бурения.



Ростверки с применением буронабивных свай. Буронабивные сваи могут применяться для создания фундаментных конструкций, частично дублирующих старые фундаменты или полностью их разгружающих. Конструкция сваи образуется при заполнении бетоном специально пробуренной в грунте (и армированной сварным каркасом) скважины диаметром более 200 мм. В отличие от корневидных свай буронабивные проходят только через грунт и только снаружи здания на расстоянии не менее 1-1,5 м от линии укрепляемых стен. Передача нагрузки на вынесенный свайный фундамент осуществляется с помощью поперечных балочных конструкций, которые тем сложнее и протяженней, чем шире расставлены оси свай.

Способ применим, таким образом, к сооружениям относительно небольшой ширины (до 6 м), крепостным стенам, пилонам, столбам, контрфорсам, малым башням и колокольням, узким зданиям. Ограничивающим фактором служит и определенная сложность при проходке ригеля (под фундаментом и сквозь фундамент) и размещении буровых машин. Предпосылкой к применению способа может стать очень большая линейная (или сосредоточенная) нагрузка на фундамент в сочетании с плохой геологией участка.

Вдавливаемые сваи, как и буронабивные, используются при необходимости восприятия очень больших нагрузок укрепляемого сооружения при неблагоприятной геологии участка.

Метод задавливания свай состоит в погружении свай под фундаменты или стены здания с помощью домкрата, упирающегося через распределительную траверсу в кладку фундамента. Вдавливающей сваю нагрузкой служит, таким образом, масса здания. Максимальное усилие, развиваемое домкратом, должно соответствовать состоянию равновесия между несущей способностью сваи (по материалу сваи и грунту) и приходящейся на нее нагрузкой (Рис. 9.4).

Вдавливаемые сваи представляют собой металлические или железобетонные секционные конструкции, наращиваемые по мере погружения секций. Домкрат крепится (подвешивается) к траверсе (наддомкратной балке), которая заделывается концами в кладку смежных участков. Размеры траверсы, конструкция и шаг свай зависят от мощности используемого домкрата и состояния нагружающей конструкции. Сваи использовались при укреплении Потешного и Большого Кремлевского дворцов в Москве.

В отличие от описанных выше способов укрепления фундаментов, являющихся медленными или профилактическими в отношении передачи нагрузок, задавливание свай представляет активный процесс передачи нагрузки, влияющий на статику здания и состояние его конструкций уже при производстве работ. Именно вследствие своей активности метод задавливания свай требует особо строгого соответствия между расчетными жесткостями и нагрузками, а также постоянного контроля при производстве.

Известными недостаткам способа являются также большой расход металла и необходимость устройства глубокой траншеи вдоль фундамента (не менее 2,5 м от поддомкратной балки при высоте секции сваи 1 м).

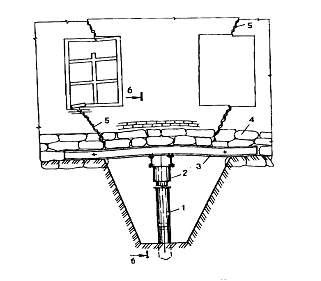

1-трубчатые звенья сваи; 2-гидравлический домкрат;

3-поддомкратная балка; 4-фундамент; 5-трещины

Рис. 9. 4. – Вдалбливаемые сваи
