Орлов А.И. Менеджмент: Методы оптимизации

А.И. Орлов
Менеджмент
Учебник. М.: Издательство "Изумруд", 2003.

3.2. МЕТОДЫ ОПТИМИЗАЦИИ

В настоящее время менеджер может использовать при принятии решения различные компьютерные и математические средства. В памяти компьютеров держат массу информации, организованную с помощью баз данных и других программных продуктов, позволяющих оперативно ею пользоваться. Экономико-математические и эконометрические модели позволяют просчитывать последствия тех или иных решений, прогнозировать развитие событий. Методы экспертных оценок, о которых пойдет речь ниже, также весьма математизированы и используют компьютеры.

Наиболее часто используются оптимизационные модели принятия решений. Их общий вид таков:

F (X) → max

X Є A

Здесь Х - параметр, который менеджер может выбирать (управляющий параметр). Он может иметь различную природу - число, вектор, множество и т.п. Цель менеджера - максимизировать целевую функцию F (X), выбрав соответствующий Х.. При этом он должен учитывать ограничения X Є A на возможные значения управляющего параметра Х - он должен лежать в множестве А. Ряд примеров оптимизационных задач менеджмента приведен ниже.

3.2.1. Линейное программирование

Среди оптимизационных задач менеджмента наиболее известны задачи линейного программирования, в которых максимизируемая функция F(X) является линейной, а ограничения А задаются линейными неравенствами. Начнем с примера.

Производственная задача. Цех может производить стулья и столы. На производство стула идет 5 единиц материала, на производство стола - 20 единиц (футов красного дерева). Стул требует 10 человеко-часов, стол - 15. Имеется 400 единиц материала и 450 человеко-часов. Прибыль при производстве стула - 45 долларов США, при производстве стола - 80 долларов США. Сколько надо сделать стульев и столов, чтобы получить максимальную прибыль?

Обозначим: Х₁ - число изготовленных стульев, Х₂ - число сделанных столов. Задача оптимизации имеет вид:

45 Х₁+ 80 Х₂ → max ,

5 Х₁+ 20 Х₂ ≤ 400 ,

10 Х₁ + 15Х₂ ≤ 450 ,

Х₁ ≥ 0 ,

Х₂ ≥ 0 .

В первой строке выписана целевая функция - прибыль при выпуске Х₁ стульев и Х₂ столов. Ее требуется максимизировать, выбирая оптимальные значения переменных Х₁ и Х₂. При этом должны быть выполнены ограничения по материалу (вторая строчка) - истрачено не более 400 футов красного дерева. А также и ограничения по труду (третья строчка) - затрачено не более 450 часов. Кроме того, нельзя забывать, что число столов и число стульев неотрицательны. Если Х₁ = 0, то это значит, что стулья не выпускаются. Если же хоть один стул сделан, то Х₁ положительно. Но невозможно представить себе отрицательный выпуск - Х₁ не может быть отрицательным с экономической точки зрения, хотя с математической точки зрения такого ограничения усмотреть нельзя. В четвертой и пятой строчках задачи и констатируется, что переменные неотрицательны.

Условия производственной задачи можно изобразить на координатной плоскости. Будем по горизонтальной оси абсцисс откладывать значения Х₁ , а по вертикальной оси ординат - значения Х₂. Тогда ограничения по материалу и последние две строчки оптимизационной задачи выделяют возможные значения (Х_{1 ,}Х₂) объемов выпуска в виде треугольника (рис.1).

Рис.1. Ограничения по материалу

Таким образом, ограничения по материалу изображаются в виде выпуклого многоугольника, конкретно, треугольника. Этот треугольник получается путем отсечения от первого квадранта примыкающей к началу координат зоны. Отсечение проводится прямой, соответствующей второй строке исходной задачи, с заменой неравенства на равенство. Прямая пересекает ось Х₁, соответствующую стульям, в точке (80,0). Это означает, что если весь материал пустить на изготовление стульев, то будет изготовлено 80 стульев. Та же прямая пересекает ось Х₂, соответствующую столам, в точке (0,20). Это означает, что если весь материал пустить на изготовление столов, то будет изготовлено 20 столов. Для всех точек внутри треугольника выполнено неравенство, а не равенство - материал останется.

Аналогичным образом можно изобразить и ограничения по труду (рис.2).

Таким образом, ограничения по труду, как и ограничения по материалу, изображаются в виде треугольника. Этот треугольник также получается путем отсечения от первого квадранта примыкающей к началу координат зоны. Отсечение проводится прямой, соответствующей третьей строке исходной задачи, с заменой неравенства на равенство. Прямая пересекает ось Х₁, соответствующую стульям, в точке (45,0). Это означает, что если все трудовые ресурсы пустить на изготовление стульев, то будет сделано 45 стульев. Та же прямая пересекает ось Х₂, соответствующую столам, в точке (0,30). Это означает, что если всех рабочих поставить на изготовление столов, то будет сделано 30 столов. Для всех точек внутри треугольника выполнено неравенство, а не равенство - часть рабочих будет простаивать.

Мы видим, что очевидного решения нет - для изготовления 80 стульев есть материал, но не хватает рабочих рук, а для производства 30 столов есть рабочая сила, но нет материала, Значит, надо изготавливать и то, и другое. Но в каком соотношении?

Чтобы ответить на этот вопрос, надо "совместить" рис.1 и рис.2, получив область возможных решений, а затем проследить, какие значения принимает целевая функция на этом множестве (рис.3).

Рис.3. Основная идея линейного программирования.

Таким образом, множество возможных значений объемов выпуска стульев и столов (Х₁ , Х₂), или, в других терминах, множество А, задающее ограничения на параметр управления в общей оптимизационной задаче, представляет собой пересечение двух треугольников, т.е. выпуклый четырехугольник, показанный на рис.3. Три его вершины очевидны - это (0,0), (45,0) и (0,20). Четвертая - это пересечение двух прямых - границ треугольников на рис.1 и рис.2, т.е. решение системы уравнений

5 Х₁+ 20 Х₂ = 400 ,

10 Х₁ + 15Х₂ = 450 .

Из первого уравнения: 5 Х₁= 400 - 20 Х₂ , Х₁= 80 - 4 Х₂ . Подставляем во второе уравнение:

10 (80 - 4 Х₂) + 15 Х₂= 800 - 40Х₂+ 15 Х₂= 800 - 25 Х₂ = 450,

следовательно, 25 Х₂= 350,Х₂= 14, откуда Х₁ = 80 - 4 х 14 = 80 -56 =24. Итак, четвертая вершина четырехугольника - это (24, 14).

Надо найти максимум линейной функции на выпуклом многоугольнике. (В общем случае линейного программирования - максимум линейной функции на выпуклом многограннике, лежащем в конечномерном линейном пространстве.) Основная идея линейного программирования состоит в том, что максимум достигается в вершинах многоугольника. В общем случае - в одной вершине, и это - единственная точка максимума. В частном - в двух, и тогда отрезок, их соединяющий, тоже состоит из точек максимума.

Целевая функция 45 Х₁+ 80 Х₂ принимает минимальное значение, равное 0, в вершине (0,0). При увеличении аргументов эта функция увеличивается. В вершине (24,14) она принимает значение 2200. При этом прямая 45 Х₁+ 80 Х₂ = 2200 проходит между прямыми ограничений 5 Х₁+ 20 Х₂ = 400 и 10 Х₁ + 15Х₂ = 450, пересекающимися в той же точке. Отсюда, как и из непосредственной проверки двух оставшихся вершин, вытекает, что максимум целевой функции, равный 2200, достигается в вершине (24,14).

Таким образом, оптимальный выпуск таков: 24 стула и 14 столов. При этом используется весь материал и все трудовые ресурсы, а прибыль равна 2200 долларам США.

Двойственная задача. Каждой задаче линейного программирования соответствует так называемая двойственная задача. В ней по сравнению с исходной задачей строки переходят в столбцы, неравенства меняют знак, вместо максимума ищется минимум (или, наоборот, вместо минимума - максимум). Задача, двойственная к двойственной - эта сама исходная задача. Сравним исходную задачу (слева) и двойственную к ней (справа):

45 Х₁+ 80 Х₂ → max , 400 W₁ + 450 W₂ → min ,

5 Х₁+ 20 Х₂ ≤ 400 , 5 W₁ + 10 W₂ ≥ 45,

10 Х₁ + 15Х₂ ≤ 450 , 20 W₁ + 15 W₂ ≥ 80,

Х₁ ≥ 0 , W₁ ≥ 0,

Х₂ ≥ 0 . W₂ ≥ 0.

Почему двойственная задача столь важна? Можно доказать, что оптимальные значения целевых функций в исходной и двойственной задачах совпадают (т.е. максимум в исходной задаче совпадает с минимумом в двойственной). При этом оптимальные значения W₁ и W₂ показывают стоимость материала и труда соответственно, если их оценивать по вкладу в целевую функцию. Чтобы не путать с рыночными ценами этих факторов производства, W₁ и W₂ называют "объективно обусловленными оценками" сырья и рабочей силы.

Линейное программирование как научно-практическая дисциплина. Из всех задач оптимизации задачи линейного программирования выделяются тем, что в них ограничения - системы линейных неравенств или равенств. Ограничения задают выпуклые линейные многогранники в конечном линейном пространстве. Целевые функции также линейны.

Впервые такие задачи решались советским математиком Л.В. Канторовичем (1912-1986) в 1930-х годах как задачи производственного менеджмента с целью оптимизации организации производства и производственных процессов, например, процессов загрузки станков и раскройки листов материалов. После второй мировой войны аналогичными задачами занялись в США. В 1975 г. Т. Купманс (1910-1985, родился в Нидерландах, работал в основном в США) и академик АН СССР Л.В. Канторович были награждены Нобелевскими премиями по экономике.

Рассмотрим несколько типовых задач линейного программирования (см. также [1,2]).

Задача о диете (упрощенный вариант). Предположим для определенности, что необходимо составить самый дешевый рацион питания цыплят, содержащий необходимое количество определенных питательных веществ (для простоты, тиамина Т и ниацина Н).

Таблица 1.

Исходные данные в задаче об оптимизации смеси.

	Содержание в 1 унции К	Содержание в 1 унции С	Потребность
Вещество Т	0,10 мг	0,25 мг	1,00 мг
Вещество Н	1,00 мг	0,25 мг	5,00 мг
Калории	110,00	120,00	400,00
Стоимость 1 унции, в центах	3,8	4,2

Пищевая ценность рациона (в калориях) должна быть не менее заданной. Пусть для простоты смесь для цыплят изготавливается из двух продуктов - К и С. Известно содержание тиамина и ниацина в этих продуктах, а. также питательная ценность К и С (в калориях). Сколько К и С надо взять для одной порции куриного корма, чтобы цыплята получили необходимую им дозу веществ Н и Т и калорий (или больше), а стоимость порции была минимальна? Исходные данные для расчетов приведены в табл.1.

Задача линейного программирования имеет вид:

3,8 К + 4,2 С → min ,

0,10 К + 0,25 С ≥ 1,00 ,

1,00 К + 0,25 С ≥ 5,00 ,

110,00 К + 120,00 С ≥ 400,00 ,

К ≥ 0 ,

С ≥ 0 .

Ее графическое решение представлено на рис.4. Ради облегчения восприятия четыре прямые обозначены номерами (1) - (4). Прямая (1) - это прямая 1,00 К + 0,25 С = 5,00 (ограничение по веществу Н). Она проходит, как и показано на рисунке, через точки (5,0) на оси абсцисс и (0,20) на оси ординат. Обратите внимание, что допустимые значения параметров (К, С) лежат выше прямой (1) или на ней, в отличие от ранее рассмотренных случаев в предыдущей производственной задаче линейного программирования.

Рис.4. Графическое решение задачи об оптимизации смеси.

Прямая (2) - это прямая 110,00 К + 120,00 С = 400,00 (ограничение по калориям). Обратим внимание, что в области неотрицательных С она расположена всюду ниже прямой (1). Действительно, это верно при К = 0, прямая (1) проходит через точку (0,20), а прямая (2) - через расположенную ниже точку (0, 400/120). Точка пересечения двух прямых находится при решении системы уравнений

1,00 К + 0,25 С = 5,00 ,

110,00 К + 120,00 С = 400,00 .

Из первого уравнения К = 5 - 0,25 С. Подставим во второе: 110 (5- 0,25 С) + 120 С = 400, откуда 550 - 27,5 С + 120 С = 400. Следовательно, 150 = - 92,5 С, т.е. решение достигается при отрицательном С. Это и означает, что при всех положительных С прямая (2) лежит ниже прямой (1). Значит, если выполнено ограничения по Н, то обязательно выполнено и ограничение по калориям. Мы столкнулись с новым явлением - некоторые ограничения с математической точки зрения могут оказаться лишними. С точки зрения менеджера они необходимы, отражают существенные черты постановки задачи, но в данном случае внутренняя структура задачи оказалась такова, что ограничение по калориям не участвует в формировании допустимой области параметров и нахождении решения.

Прямая (4) - это прямая 0,1 К + 0,25 С = 1 (ограничение по веществу Т). Она проходит, как и показано на рисунке, через точки (10,0) на оси абсцисс и (0,4) на оси ординат. Обратите внимание, что допустимые значения параметров (К, С) лежат выше прямой (4) или на ней, как и для прямой (1).

Следовательно, область допустимых значений параметров (К, С) является неограниченной сверху. Из всей плоскости она выделяется осями координат (лежит в первом квадранте) и прямыми (1) и (4) (лежит выше этих прямых, а также включает граничные отрезки). Область допустимых значений параметров, т.е. точек (К, С), можно назвать "неограниченным многоугольником". Минимум целевой функции 3,8 К + 4,2 С может достигаться только в вершинах этого "многоугольника". Вершин всего три. Это пересечения с осями абсцисс (10,0) и ординат (0,20) прямых (1) и (4) (в каждом случае из двух пересечений берется то, которое удовлетворяет обоим ограничениям). Третья вершина - это точка А пересечения прямых (1) и (4), координаты которой находятся при решении системы уравнений

0,10 К + 0,25 С = 1,00 ,

1,00 К + 0,25 С = 5,00 .

Из второго уравнения К = 5 - 0,25 С, из первого 0,10 (5 - 0,25 С) + 0,25 С = 0,5 - 0,025 С + 0,25 С = 0,5 + 0,225 С = 1, откуда С = 0,5/0,225 = 20/9 и К = 5 - 5/9 = 40/9. Итак, А = (40/9; 20/9).

Прямая (3) на рис.4 - это прямая, соответствующая целевой функции 3,8 К + 4,2 С . Она проходит между прямыми (1) и (4), задающими ограничения, и минимум достигается в точке А, через которую и проходит прямая (3). Следовательно, минимум равен 3,8х40/9 + 4,2х20/9 = 236/9. Задача об оптимизации смеси полностью решена.

Двойственная задача, построенная по описанным выше правилам, имеет приведенный ниже вид (мы повторяем здесь и исходную задачу об оптимизации смеси, чтобы наглядно продемонстрировать технологию построения двойственной задачи):

3,8 К + 4,2 С → min , W₁ + 5 W₂ + 400 W₃ → max ,

0,10 К + 0,25 С ≥ 1,00 , 0,1 W₁ + 1,10 W₂ + 110 W₃ ≤ 3,8 ,

1,00 К + 0,25 С ≥ 5,00 , 0,25W₁ + 0,25 W₂ + 120 W₃ ≤ 4,2 ,

110,00 К + 120,00 С ≥ 400,00 , W₁ ≥ 0 ,

К ≥ 0 , W₂ ≥ 0 ,

С ≥ 0 . W₃ ≥ 0 .

Минимальное значение в прямой задаче, как и должно быть, равно максимальному значению в двойственной задаче, т.е. оба числа равны 236/9. Интерпретация двойственных переменных: W₁ - "стоимость" единицы вещества Т, а W₂ - "стоимость" единицы вещества Н, измеренные "по их вкладу" в целевую функцию. При этом W₃ = 0, поскольку ограничение на число калорий никак не участвует в формировании оптимального решения. Итак, W₁, W₂ , W₃ - это т.н. объективно обусловленные оценки (по Л.В. Канторовичу) ресурсов (веществ Т и Н, калорий).

Планирование номенклатуры и объемов выпуска. Вернемся к организации производства. Предприятие может выпускать автоматические кухни (вид кастрюль), кофеварки и самовары [2]. В табл.2 приведены данные о производственных мощностях, имеющихся на предприятии (в штуках изделий).

Таблица 2.

Производственные мощности (в шт.)

	Кухни	Кофеварки	Самовары
Штамповка	20000	30000	12000
Отделка	30000	10000	10000
Сборка	20000	12000	8000
Объем выпуска	Х₁	Х₂	Х₃
Удельная прибыль (на одно изделие)	15	12	14

При этом штамповка и отделка проводятся на одном и том же оборудовании. Оно позволяет штамповать за заданное время или 20000 кухонь, либо 30000 кофеварок, либо и то, и другое, не в меньшем количестве. А вот сборка проводится на отдельных участках.

Задача линейного программирования имеет вид:

Х₁ ≥ 0 , Х₂ ≥ 0 , Х₃ ≥ 0 , (0)

Х₁ / 200 + Х₂/ 300 + Х₃ / 120 ≤ 100 , (1)

Х₁ / 300 + Х₂/ 100 + Х₃ / 100 ≤ 100 , (2)

Х₁ / 200 ≤ 100 , (3)

Х₂ / 120 ≤ 100 , (4)

Х₃ / 80 ≤ 100 , (5)

F = 15 Х₁+ 12 Х₂ + 14 Х₃→ max .

Здесь:
(0) - обычное в экономике условие неотрицательности переменных,
(1) - ограничение по возможностям штамповки (выраженное для облегчения восприятия в процентах),
(2) - ограничение по возможностям отделки,
(3) - ограничение по сборке для кухонь,
(4) - то же для кофемолок,
(5) - то же для самоваров (как уже говорилось, все три вида изделий собираются на отдельных линиях).

Наконец, целевая функция F - общая прибыль предприятия.

Заметим, что неравенство (3) вытекает из неравенства (1), а неравенство (4) - из (2). Поэтому неравенства (3) и (4) можно из формулировки задачи линейного программирования исключить.

Отметим сразу любопытный факт. Как будет установлено, в оптимальном плане Х₃ = 0, т.е. самовары выпускать невыгодно.

Методы решения задач линейного программирования. Методы решения задач линейного программирования относятся к вычислительной математике, а не к экономике и менеджменту. Однако инженеру, менеджеру и экономисту полезно знать о свойствах интеллектуального инструмента, которым он пользуется.

С ростом мощности компьютеров необходимость применения изощренных математических методов снижается, поскольку во многих случаях время счета перестает быть лимитирующим фактором, оно весьма мало (доли секунд). Поэтому разберем лишь три метода.

Простой перебор. Возьмем некоторый многомерный параллелепипед, в котором лежит многогранник, задаваемый ограничениями. Как его построить? Например, если имеется ограничение типа 2Х₁+ 5Х₂ ≤ 10, то, очевидно, 0 ≤ Х₁≤ 10/2 = 5 и 0 ≤ Х₂≤ 10/5 = 2. Аналогичным образом от линейных ограничений общего вида можно перейти к ограничениям на отдельные переменные. Остается взять максимальные границы по каждой переменной. Если многогранник, задаваемый ограничениями, неограничен, как было в задаче о диете, можно похожим, но несколько более сложным образом выделить его "обращенную" к началу координат часть, содержащую решение, и заключить ее в многомерный параллелепипед.

Проведем перебор точек параллелепипеда с шагом 1/10ⁿ последовательно при n=2,3,…, вычисляя значения целевой функции и проверяя выполнение ограничений. Из всех точек, удовлетворяющих ограничениям, возьмем ту, в которой целевая функция максимальна. Решение найдено! (Более строго выражаясь, найдено с точностью до 1/10ⁿ.)

Направленный перебор. Начнем с точки, удовлетворяющей ограничениям (ее можно найти простым перебором). Будем последовательно (или случайно – с помощью т.н. метода случайного поиска) менять ее координаты на определенную величину ∆, каждый раз в точку с более высоким значением целевой функции. Если выйдем на плоскость ограничения, будем двигаться по ней (находя одну из координат по уравнению ограничения). Затем движение по ребру (когда два ограничения-неравенства переходят в равенства)… Остановка - в вершине линейного многогранника. Решение найдено! (Более строго выражаясь, найдено с точностью до ∆. Если необходимо, в окрестности найденного решения проводим направленный перебор с шагом ∆/2 , ∆/4 и т.д.)

Симплекс-метод. Этот один из первых специализированных методов оптимизации, нацеленный на решение задач линейного программирования, в то время как методы простого и направленного перебора могут быть применены для решения практически любой задачи оптимизации. Симплекс-метод был предложен американцем Г. Данцигом в 1951 г. Основная его идея состоит в продвижении по выпуклому многограннику ограничений от вершины к вершине, при котором на каждом шаге значение целевой функции улучшается до тех пор, пока не будет достигнут оптимум. Разберем пример на основе данных табл.2.

Рассмотрим задачу линейного программирования, сформулированную выше при рассмотрении оптимизации номенклатуры и объемов выпуска:

F = 15 Х₁+ 12 Х₂ + 14 Х₃→ max .

Х₁ / 200 + Х₂/ 300 + Х₃ / 120 ≤ 100 ,

Х₁ / 300 + Х₂/ 100 + Х₃ / 100 ≤ 100 ,

Х₃ / 80 ≤ 100 .

Неотрицательность переменных не будем специально указывать, поскольку в задачах линейного программирования это предположение всегда принимается.

В соответствии с симплекс-методом введем т.н. "свободные переменные" Х₄, Х₅, Х₆, соответствующие недоиспользованным мощностям, т.е. от системы неравенств перейдем к системе уравнений:

Х₁ / 200 + Х₂/ 300 + Х₃ / 120 + Х₄ = 100 ,

Х₁ / 300 + Х₂/ 100 + Х₃ / 100 + Х₅ = 100 ,

Х₃ / 80 + Х₆ = 100 ,

15 Х₁+ 12 Х₂ + 14 Х₃ = F .

У этой системы имеется очевидное решение, соответствующее одной из вершин многогранника допустимых значений переменных:

Х₁ = Х₂ = Х₃ = 0, Х₄ = Х₅= Х₆ = 100, F = 0.

В терминах исходной задачи это означает, что ничего не надо выпускать. Такое решение приемлемо только на период летних отпусков.

В соответствии с симплекс-методом выбираем переменную, которая входит в целевую функцию F с самым большим положительным коэффициентом. Это Х₁.

Сравниваем частные от деления свободных членов в первых трех уравнениях на коэффициенты при только что выбранной переменной Х₁:

100 / (1/200) = 20000, 100 / (1/300) =30000, 100/0 = + ∞ .

Выбираем строку из системы уравнений, которой соответствует минимальное из всех положительных отношений. В рассматриваемом примере - это первая строка, которой соответствует отношение 20000.

Умножим первую строку на 200, чтобы получить Х₁ с единичным коэффициентом:

Х₁ + 2/3 Х₂ + 2/1,2 Х₃ + 200 Х₄ = 20000 .

Затем умножим вновь полученную строку на (-1/300) и сложим со второй строкой, чтобы исключить член с Х₁, получим

7/900 Х₂ + 4/900 Х₃ - 2/3 Х₄+ Х₅ = 100/3.

Ту же преобразованную первую строку умножим на (-15) и сложим со строкой, в правой части которой стоит F, получим:

2 Х₂ - 11 Х₃ - 3000 Х₄ = F - 300000.

В результате система уравнений преобразуется к виду, в котором переменная Х₁входит только в первое уравнение:

Х₁ + 2/3 Х₂ + 2/1,2 Х₃ + 200 Х₄ = 20000 ,

7/900 Х₂ + 4/900 Х₃ - 2/3 Х₄+ Х₅ = 100/3,

Х₃ / 80 + Х₆ = 100 ,

2 Х₂ - 11 Х₃ - 3000 Х₄ = F - 300000.

Очевидно, у новой системы имеется улучшенное по сравнению с исходным решение, соответствующее другой вершине выпуклого многогранника в шестимерном пространстве:

Х₁ = 20000, Х₂ = Х₃ = Х₄ = 0, Х₅= 100/3, Х₆ = 100, F = 300000.

В терминах исходной задачи это решение означает, что надо выпускать только кухни. Такое решение приемлемо, если допустимо выпускать только один вид продукции.

Повторим описанную выше операцию. В строке с F имеется еще один положительный коэффициент - при Х₂(если бы положительных коэффициентов было несколько - мы взяли бы максимальный из них). На основе коэффициентов при Х₂(а не при Х₁, как в первый раз) образуемчастные от деления соответствующих свободных членов на эти коэффициенты:

20000 / (2/3) = 30000, (100/3) / (7/900) = 30000/7, 100/0 = + ∞.

Таким образом, нужно выбрать вторую строку, для которой имеем наименьшее положительное отношение 30000/7. Вторую строку умножим на 900/7 (чтобы коэффициент при Х₂равнялся 1). Затем добавим обновленную строку ко всем строкам, содержащим Х₂, предварительно умножив их на подходящие числа, т.е. такие, чтобы все коэффициенты при Х₂стали бы после сложения равны 0, за исключением коэффициента второй строки, который уже стал равняться 1. Получим систему уравнений:

Х₁ + 9/7 Х₃ + 1800/7 Х₄ - 600/7 Х₅ = 120000/7 ,

Х₂ + 4/7 Х₃ - 600/7 Х₄+ 900/7 Х₅ = 30000/7,

Х₃ / 80 + Х₆= 100 ,

- 85/7 Х₃ - 19800/7 Х₄ - 1800/7 Х₅ = F - 308571.

Поскольку все переменные неотрицательны, то из последнего уравнения следует, что прибыль F достигает своего максимального значения, равного 308571, при Х₃ = Х₄ = Х₅ = 0. Из остальных уравнений следует, что при этом Х₁ = 120000/7 = 17143, Х₂ = 30000/7 = 4286, Х₆ = 100. Поскольку в строке с F не осталось ни одного положительного коэффициента при переменных, то алгоритм симплекс-метода закончил свою работу, оптимальное решение найдено.

Практические рекомендации таковы: надо выпустить 17143 кухни, вчетверо меньше, т.е. 4286, кофемолок, самоваров не выпускать вообще. При этом прибыль будет максимальной и равной 308571. Все производственное оборудование будет полностью загружено, за исключением линии по сборке самоваров.

Транспортная задача. Различные технико-экономические и экономические задачи менеджмента, от оптимальной загрузки станка и раскройки стального листа или полотна ткани до анализа межотраслевого баланса и оценки темпов роста экономики страны в целом, приводят к необходимости решения тех или иных задач линейного программирования. В книге [1] приведен обширный перечень публикаций, посвященный многочисленным применениям линейного программирования в металлургии, угольной, химической, нефтяной, бумажной и прочих отраслях промышленности, в проблемах транспорта и связи, планирования производства, конструирования и хранения продукции, сельском хозяйстве, в научных исследованиях, в том числе экономических, и даже при регулировании уличного движения.

В качестве очередного примера рассмотрим т.н. транспортную задачу. Имеются склады, запасы на которых известны. Известны потребители и объемы их потребностей. Необходимо доставить товар со складов потребителям. Можно по-разному организовать "прикрепление" потребителей к складам, т.е. установить, с какого склада какому потребителю и сколько вести. Кроме того, известна стоимость доставки единицы товара с определенного склада определенному потребителю. Требуется минимизировать издержки по перевозке.

Например, может идти речь о перевозке песка - сырья для производства кирпичей. В Москву песок обычно доставляется самым дешевым транспортом - водным. Поэтому в качестве складов можно рассматривать порты, а в качестве запасов - их суточную пропускную способность. Потребителями являются кирпичные заводы, а их потребности определяются суточным производством (в соответствии с имеющимися заказами). Для доставки необходимо загрузить автотранспорт, проехать по определенному маршруту и разгрузить его. Стоимость этих операций рассчитывается по известным правилам, на которых не имеет смысла останавливаться. Поэтому затраты на доставку товара с определенного склада тому или иному потребителю можно считать известными.

Рассмотрим пример транспортной задачи, исходные данные к которой представлены в табл. 3. В ней, кроме объемов потребностей и величин запасов, приведены стоимости доставки единицы товара со склада i, i = 1,2,3, потребителю j, j = 1,2,3,4. Например, самая дешевая доставка - со склада 2 потребителям 1 и 3, а также со склада 3 потребителю 2. Однако на складе 2 имеется 80 единиц товара, а потребителям 1 и 3 требуется 50+70 =120 единиц, поэтому к ним придется вести товар и с других складов. Обратите внимание, что в табл.3 запасы на складах равны суммарным потребностям. Для примера с доставкой песка кирпичным заводам это вполне естественное ограничение - при невыполнении такого ограничения либо порты будут засыпаны горами песка, либо кирпичные заводы не выполнят заказы.

Таблица 3.

Исходные данные к транспортной задаче.

	Потреби-тель 1	Потреби-тель 2	Потреби-тель 3	Потреби-тель 4	Запасы на складах
Склад 1	2	5	5	5	60
Склад 2	1	2	1	4	80
Склад 3	3	1	5	2	60
Потреб-ности	50	40	70	40	200

Надо спланировать перевозки, т.е. выбрать объемы Х_ij поставок товара со склада i потребителю j , где i = 1,2,3; j = 1,2,3,4. Таким образом, всего в задаче имеется 12 переменных. Они удовлетворяют двум группам ограничений. Во-первых, заданы запасы на складах:

X₁₁ + Х₁₂ + Х₁₃ + Х₁₄ = 60 ,

X₂₁ + Х₂₂ + Х₂₃ + Х₂₄ = 80 ,

X₃₁ + Х₃₂ + Х₃₃ + Х₃₄ = 60 .

Во-вторых, известны потребности клиентов:

X₁₁ + Х₂₁ + Х₃₁ = 50 ,

X₁₂ + Х₂₂ + Х₃₂ = 40 ,

X₁₃ + Х₂₃ + Х₃₃ = 70 ,

X₁₄ + Х₂₄ + Х₃₄ = 40 .

Итак, всего 7 ограничений типа равенств. Кроме того, все переменные неотрицательны - еще 12 ограничений.

Целевая функция - издержки по перевозке, которые необходимо минимизировать:

F = 2 X₁₁ + 5 Х₁₂ + 4 Х₁₃ + 5 Х₁₄ + X₂₁ + 2 Х₂₂ + Х₂₃ + 4 Х₂₄ +

+ +3 X₃₁ + Х₃₂ + 5 Х₃₃ + 2 Х₃₄ → min .

Кроме обсуждаемой, рассматриваются также различные иные варианты транспортной задачи. Например, если доставка производится вагонами, то объемы поставок должны быть кратны вместимости вагона.

Количество переменных и ограничений в транспортной задаче таково, что для ее решения не обойтись без компьютера и соответствующего программного продукта.

Линейное программирование имеет дело с числовыми переменными. Если вспомнить общую постановку оптимизационной задачи, приведенную в начале главы, то Х – вектор в конечномерном линейном пространстве, А – многогранник в таком пространстве. Рассмотрим несколько задач оптимизации, в которых Х и А имеют иную математическую природу.

3.2.2. Целочисленное программирование

Задачи оптимизации, в которых переменные принимают целочисленные значения, относятся к целочисленному программированию. Рассмотрим несколько таких задач.

Задача о выборе оборудования. На приобретение оборудования для нового участка цеха выделено 20000 долларов США. При этом можно занять площадь не более 38 м². Имеется возможность приобрести станки типа А и станки типа Б. При этом станки типа А стоят 5000 долларов США, занимают площадь 8 м² (включая необходимые технологические проходы) и имеют производительность 7 тыс. единиц продукции за смену. Станки типа Б стоят 2000 долларов США, занимают площадь 4 м² и имеют производительность 3 тыс. единиц продукции за смену. Необходимо рассчитать оптимальный вариант приобретения оборудования, обеспечивающий при заданных ограничениях максимум общей производительности участка.

Пусть Х - количество станков типа А, а У - количество станков типа Б, входящих в комплект оборудования. Требуется выбрать комплект оборудования так, чтобы максимизировать производительность С участка (в тыс. единиц за смену):

С = 7 Х + 3 У → max .

При этом должны быть выполнены следующие ограничения:

по стоимости (в тыс. долларов США)

5 Х + 2 У ≤ 20,

по занимаемой площади (в м² )

8 Х + 4 У ≤ 38,

а также вновь появляющиеся специфические ограничения по целочисленности, а именно,

Х ≥ 0 , У ≥ 0 , Х и У - целые числа.

Сформулированная математическая задача отличается от задачи линейного программирования только последним условием целочисленности. Однако наличие этого условия позволяет (в данном конкретном случае) легко решить задачу перебором. Действительно, как ограничение по стоимости, так и ограничение по площади дают, что Х ≤ 4. Значит, Х может принимать лишь одно из 5 значений: 0, 1, 2, 3, 4.

Если Х = 4, то из ограничения по стоимости следует, что У = 0, а потому С = 7 Х = 28.

Если Х= 3, то из первого ограничения вытекает, что У ≤ 2, из второго У ≤ 3. Значит, максимальное С при условии выполнения ограничений достигается при У =2, а именно С = 21 + 6 = 27.

Если Х= 2, то из первого ограничения следует, что У ≤ 5, из второго также У ≤ 5. Значит, максимальное С при условии выполнения ограничений достигается при У =5, а именно С = 14 + 15 = 29.

Если Х= 1, то из первого ограничения имеем У ≤ 7, из второго также У ≤ 7. Значит, максимальное С при условии выполнения ограничений достигается при У = 7, а именно С = 7 + 21 = 28.

Если Х= 0, то из первого ограничения вытекает У ≤ 10, из второго У ≤ 9. Значит, максимальное С при условии выполнения ограничений достигается при У = 9, а именно, С = 27.

Все возможные случаи рассмотрены. Максимальная производительность С = 29 (тысяч единиц продукции за смену) достигается при Х = 2, У = 5. Следовательно, надо покупать 2 станка типа А и 5 станков типа Б.

Задача о ранце. Общий вес ранца заранее ограничен. Какие предметы положить в ранец, чтобы общая полезность отобранных предметов была максимальна? Вес каждого предмета известен.

Есть много эквивалентных формулировок. Например, можно вместо ранца рассматривать космический аппарат – спутник Земли, а в качестве предметов - научные приборы. Тогда задача интерпретируется как отбор приборов для запуска на орбиту. Правда, при этом предполагается решенной предварительная задача - оценка сравнительной ценности исследований, для которых нужны те или иные приборы.

С точки зрения экономики предприятия и организации производства более актуальна другая интерпретация задачи о ранце, в которой в качестве «предметов» рассматриваются заказы (или варианты выпуска партий тех или иных товаров), в качестве полезности – прибыль от выполнения того или иного заказа, а в качестве веса – себестоимость заказа.

Перейдем к математической постановке. Предполагается, что имеется n предметов, и для каждого из них необходимо решить, класть его в ранец или не класть. Для описания решения вводятся булевы переменные Х_k , k = 1,2,…, n (т.е. переменные, принимающие два значения, а именно, 0 и 1). При этом Х_k = 1, если предмет размещают в ранце, и Х_k = 0, если нет, k = 1,2,…, n. Для каждого предмета известны две константы: А_k- вес k-го предмета, и С_k- полезность k-го предмета, k = 1,2,…, n . Максимально возможную вместимость ранца обозначим В. Оптимизационная задача имеет вид

C₁Х₁ + С₂Х₂ + С₃Х₃ + …. + С_nХ_n→ max ,

А₁Х₁ + А₂Х₂ + А₃Х₃ + …. + А_nХ_n ≤ В.

В отличие от предыдущих задач, управляющие параметры Х_k , k = 1,2,…, n , принимают значения из множества, содержащего два элемента - 0 и 1.

К целочисленному программированию относятся задачи размещения (производственных объектов), теории расписаний, календарного и оперативного планирования, назначения персонала и т.д. (см., например, монографию [2]).

Укажем два распространенных метода решения задач целочисленного программирования

Метод приближения непрерывными задачами. В соответствии с ним сначала решается задача линейного программирования без учета целочисленности, а затем в окрестности оптимального решения ищутся целочисленные точки.

Методы направленного перебора. Из них наиболее известен метод ветвей и границ. Суть метода такова. Каждому подмножеству Х множества возможных решений Х₀ ставится в соответствие число - "граница" А(Х). При решении задачи минимизации необходимо, чтобы А(Х₁) ≥ А(Х₂), если Х₁входит в Х₂или совпадает с Х₂.

Каждый шаг метода ветвей и границ состоит в делении выбранного на предыдущем шаге множества Х_С на два - Х_1С и Х_2С. При этом пересечение Х_1С и Х_2Спусто, а их объединение совпадает с Х_С. Затем вычисляют границы А(Х_1С) и А(Х_2С) и выделяют "ветвь" Х_С₊₁ - то из множеств Х_1С и Х_2С, для которого граница меньше. Алгоритм прекращает работу, когда диаметр вновь выделенной ветви оказывается меньше заранее заданного малого числа

Для каждой конкретной задачи целочисленного программирования (другими словами, дискретной оптимизации) метод ветвей и границ реализуется по-своему. Есть много модификаций этого метода. Однако менеджеру нет необходимости вникать в подробности, относящиеся к вычислительной математике. Вместе с тем он должен знать о возможностях, предоставляемых ему теорией оптимизации.

3.2.3. Теория графов и оптимизация

Один из разделов дискретной математики, часто используемый при принятии решений - теория графов (см., например, учебные пособия [3,4]). Граф - это совокупность точек, называемых вершинами графа, некоторые из которых соединены дугами (дуги называют также ребрами). Примеры графов приведены на рис.5.

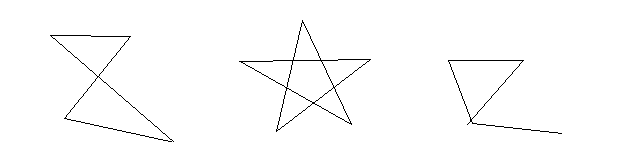

Рис.5. Примеры графов.

На только что введенное понятие графа "навешиваются" новые свойства. Исходному объекту приписывают новые качества. Например, вводится и используется понятие ориентированного графа. В таком графе дуги имеют стрелки, направленные от одной вершины к другой. Примеры ориентированных графов даны на рис.6.

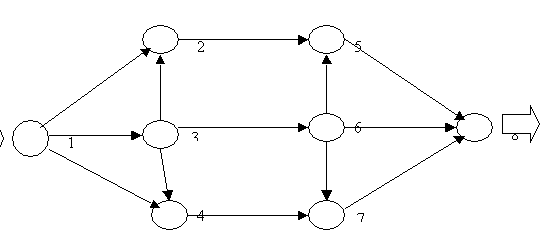

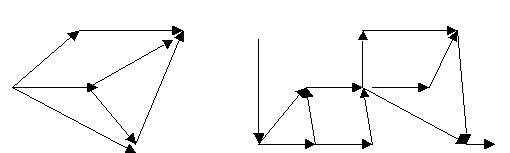

Рис.6. Примеры ориентированных графов.

Ориентированный граф был бы полезен, например, для иллюстрации организации перевозок в транспортной задаче. В экономике дугам ориентированного или обычного графа часто приписывают числа, например, стоимость проезда или перевозки груза из пункта А (начальная вершина дуги) в пункт Б (конечная вершина дуги).

Рассмотрим несколько типичных задач принятия решений, связанных с оптимизацией на графах.

Задача коммивояжера. Требуется посетить все вершины графа и вернуться в исходную вершину, минимизировав затраты на проезд (или минимизировав время).

Исходные данные здесь - это граф, дугам которого приписаны положительные числа - затраты на проезд или время, необходимое для продвижения из одной вершины в другую. В общем случае граф является ориентированным, и каждые две вершины соединяют две дуги - туда и обратно. Действительно, если пункт А расположен на горе, а пункт Б - в низине, то время на проезд из А в Б, очевидно, меньше времени на обратный проезд из Б в А.

Многие постановки экономического содержания сводятся к задаче коммивояжера. Например:

- составить наиболее выгодный маршрут обхода наладчика в цехе (контролера, охранника, милиционера), отвечающего за должное функционирование заданного множества объектов (каждый из этих объектов моделируется вершиной графа);

- составить наиболее выгодный маршрут доставки деталей рабочим или хлеба с хлебозавода по заданному числу булочных и других торговых точек (парковка у хлебозавода).

Задача о кратчайшем пути. Как кратчайшим путем попасть из одной вершины графа в другую? В терминах производственного менеджмента: как кратчайшим путем (и, следовательно, с наименьшим расходом топлива и времени, наиболее дешево) попасть из пункта А в пункт Б? Для решения этой задачи каждой дуге ориентированного графа должно быть сопоставлено число - время движения по этой дуге от начальной вершины до конечной. Рассмотрим пример (рис.7).

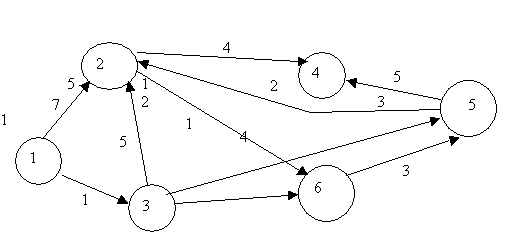

Рис.7. Исходные данные к задаче о кратчайшем пути.

Ситуацию можно описать не только ориентированным графом с весами, приписанными дугам, но и таблицей (табл.7). В этой таблице двум вершинам – началу пути и концу пути – ставится в соответствие время в пути. В табл.7 рассматриваются пути без промежуточных остановок. Более сложные маршруты составляются из элементарных отрезков, перечисленных в табл.4.

Таблица 4.

Исходные данные к задаче о кратчайшем пути.

Начало дуги	Конец дуги	Время в пути
1	2	7
1	3	1
2	4	4
2	6	1
3	2	5
3	5	2
3	6	3
5	2	2
5	4	5
6	5	3

Спрашивается в задаче: как кратчайшим путем попасть из вершины 1 в вершину 4?

Решение. Введем обозначение: С(Т) - длина кратчайшего пути из вершины 1 в вершину Т. (Поскольку любой путь, который надо рассмотреть, состоит из дуг, а дуг конечное число, и каждая входит не более одного раза, то претендентов на кратчайший путь конечное число, и минимум из конечного числа элементов всегда достигается.) Рассматриваемая задача состоит в вычислении С(4) и указании пути, на котором этот минимум достигается.

Для исходных данных, представленных на рис.7 и в табл.4, в вершину 3 входит только одна стрелка, как раз из вершины 1, и около этой стрелки стоит ее длина, равная 1, поэтому С(3) = 1. Кроме того, очевидно, что С(1) = 0.

В вершину 4 можно попасть либо из вершины 2, пройдя путь, равный 4, либо из вершины 5, пройдя путь, равный 5. Поэтому справедливо соотношение

С(4) = min {С(2) + 4; С(5) + 5}.

Таким образом, проведена реструктуризация (упрощение) задачи - нахождение С(4) сведено к нахождению С(2) и С(5).

В вершину 5 можно попасть либо из вершины 3, пройдя путь, равный 2, либо из вершины 6, пройдя путь, равный 3. Поэтому справедливо соотношение

С(5) = min {С(3) + 2; С(6) + 3}.

Мы знаем, что С(3) = 1. Поэтому

С(5) = min {3; С(6) + 3}.

Поскольку очевидно, что С(6) - положительное число, то из последнего соотношения вытекает, что С(5) = 3.

В вершину 2 можно попасть либо из вершины 1, пройдя путь, равный 7, либо из вершины 3, пройдя путь, равный 5, либо из вершины 5, пройдя путь, равный 2. Поэтому справедливо соотношение

С(2) = min {С(1) + 7; С(3) + 5; С(5) + 2}.

Нам известно, что С(1) = 0, С(3) = 1, С(5) = 3. Поэтому

С(2) = min {0 + 7; 1 + 5; 3 + 2} = 5.

Теперь мы можем найти С(4):

С(4) = min {С(2) + 4; С(5) + 5} = min {5 + 4; 3 + 5} = 8.

Таким образом, длина кратчайшего пути равна 8. Из последнего соотношения ясно, что в вершину 4 надо идти через вершину 5. Возвращаясь к вычислению С(5), видим, что в вершину 5 надо идти через вершину 3. А в вершину 3 можно попасть только из вершины 1. Итак, кратчайший путь таков:

1 → 3 → 5 → 4 .

Задача о кратчайшем пути для конкретных исходных данных (рис.7 и табл.4) полностью решена.

Оптимизационные задачи на графах, возникающие при подготовке управленческих решений в производственном менеджменте, весьма многообразны. Рассмотрим в качестве примера еще одну задачу, связанную с перевозками.

Задача о максимальном потоке. Как (т.е. по каким маршрутам) послать максимально возможное количество грузов из начального пункта в конечный пункт, если пропускная способность путей между пунктами ограничена?

Для решения этой задачи каждой дуге ориентированного графа, соответствующего транспортной системе, должно быть сопоставлено число - пропускная способность этой дуги. Рассмотрим пример (рис.8).

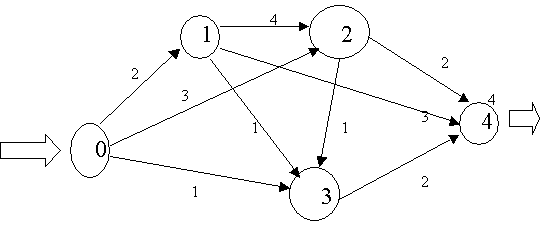

Рис.8. Исходные данные к задаче о максимальном потоке

Исходные данные о транспортной системе, например, внутризаводской, приведенные на рис.8, можно также задать таблицей (табл.5).

Таблица 5.

Исходные данные к задаче о максимальном потоке

Пункт отправления	Пункт назначения	Пропускная способность
0	1	2
0	2	3
0	3	1
1	2	4
1	3	1
1	4	3
2	3	1
2	4	2
3	4	2

Решение задачи о максимальном потоке может быть получено из следующих соображений.

Очевидно, максимальная пропускная способность транспортной системы не превышает 6, поскольку не более 6 единиц грузов можно направить из начального пункта 0, а именно, 2 единицы в пункт 1, 3 единицы в пункт 2 и 1 единицу в пункт 3.

Далее надо добиться, чтобы все 6 вышедших из пункта 0 единиц груза достигли конечного пункта 4. Очевидно, 2 единицы груза, пришедшие в пункт 1, можно непосредственно направить в пункт 4. Пришедшие в пункт 2 грузы придется разделить: 2 единицы сразу направить в пункт 4, а 1 единицу - в промежуточный пункт 3 (из-за ограниченной пропускной способности участка между пунктами 2 и 4). В пункт 3 доставлены такие грузы: 1 единица из пункта 0 и 1 единица из пункта 2. Их направляем в пункт 4.

Итак, максимальная пропускная способность рассматриваемой транспортной системы - 6 единиц груза. При этом не используются внутренние участки (ветки) между пунктами 1 и 2, а также между пунктами 1 и 3. Не догружена ветка между пунктами 1 и 4 - по ней направлены 2 единицы груза при пропускной способности в 3 единицы.

Решение можно представить в виде таблицы (табл.6).

Таблица 6.

Решение задачи о максимальном потоке

Пункт отправления	Пункт назначения	План перевозок	Пропускная способность
0	1	2	2
0	2	3	3
0	3	1	1
1	2	0	4
1	3	0	1
1	4	2	3
2	3	1	1
2	4	2	2
3	4	2	2

Задача линейного программирования при максимизации потока. Дадим формулировку задачи о максимальном потоке в терминах линейного программирования. Пусть Х_KM- объем перевозок из пункта К в пункт М.Согласно рис.8 К = 0,1,2,3, М = 1,2,3,4, причем перевозки возможны лишь в пункт с большим номером. Значит, всего имеется 9 переменных Х_KM_,а именно, Х_{01 ,}Х_{02
,}Х_{03 ,}Х_{12 ,}Х_{13 ,}Х_{14
,}Х_{23 ,}Х_{24 ,}Х₃₄.Задача линейного программирования, нацеленная на максимизацию потока, имеет вид:

F → max ,

Х₀₁+ Х₀₂ + Х₀₃= F (0)

- Х₀₁+ Х₁₂ + Х₁₃+ Х₁₄= 0 (1)

- Х₀₂- Х₁₂ + Х₂₃+ Х₂₄= 0 (2)

- Х₀₃- Х₁₃ - Х₂₃+ Х₃₄= 0 (3)

- Х₁₄ - Х₂₄ - Х₃₄= - F (4)

Х₀₁≤ 2

Х₀₂≤ 3

Х₀₃≤ 1

Х₁₂≤ 4

Х₁₃≤ 1

Х₁₄≤ 3

Х₂₃≤ 1

Х₂₄≤ 2

Х₃₄≤ 2

Х_КМ≥ 0 , К, М = 0, 1, 2, 3, 4, F ≥ 0 .

Здесь F - целевая функция, условие (0) описывает вхождение грузов в транспортную систему. Условия (1) - (3) задают балансовые соотношения для узлов 1- 3 системы. Другими словами, для каждого из внутренних узлов входящий поток грузов равен выходящему потоку, грузы не скапливаются внутри и системы и не "рождаются" в ней. Условие (4) - это условие "выхода" грузов из системы. Вместе с условием (0) оно составляет балансовое соотношение для системы в целом ("вход" равен "выходу"). Следующие девять неравенств задают ограничения на пропускную способность отдельных "веток" транспортной системы. Затем в системе ограничений задачи линейного программирования указана неотрицательность объемов перевозок и целевой функции. Ясно, что последнее неравенство вытекает из вида целевой функции (соотношения (0) или (4)) и неотрицательности объемов перевозок. Однако последнее неравенство несет некоторую общую информацию - через систему может быть пропущен либо положительный объем грузов, либо нулевой (например, если внутри системы происходит движение по кругу), но не отрицательный (он не имеет экономического смысла, но формальная математическая модель об этом "не знает").

О многообразии оптимизационных задач. В различных проблемах принятия решений возникают самые разнообразные задачи оптимизации. Для их решения применяются те или иные методы, точные или приближенные. Задачи оптимизации часто используются в теоретико-экономических исследованиях. Достаточно вспомнить оптимизацию экономического роста страны с помощью матрицы межотраслевого баланса Василия Леонтьева или микроэкономические задачи определения оптимального объема выпуска по функции издержек при фиксированной цене (или в условиях монополии) или минимизации издержек при заданном объеме выпуска путем выбора оптимального соотношения факторов производства (с учетом платы за них).

Кроме затронутых выше методов решения задач оптимизации, напомним о том, что гладкие функции оптимизируют, приравнивая 0 производную (для функций нескольких переменных - частные производные). При наличии ограничений используют множители Лагранжа. Эти методы обычно излагаются в курсах высшей математики и потому опущены здесь.

Представляют интерес задачи оптимизации с нечеткими переменными [5], а также задачи оптимизации, возникающие в эконометрике [6]. Например, метод наименьших квадратов, разобранный в следующей главе, основан на решении задачи оптимизации. Итоговое мнение комиссии экспертов часто вычисляют как решение задачи оптимизации (глава 3.4). Конкретные виды задач оптимизации и методы их решения рассматриваются в соответствующей литературе.

Литература

1. Гасс С. Путешествие в страну линейного программирования / Пер. с англ. - М.: Мир, 1973. - 176 с.
2. Кофман А., Фор Р. Займемся исследованием операций / Пер. с франц.. - М,: Мир, 1966. -280 с.
3. Белов В.В., Воробьев Е.М., Шаталов В.Е. Теория графов. - М.: Высшая школа, 1976. - 392 с.
4. Бурков В.Н., Заложнев А.Ю., Новиков Д.А. Теория графов в управлении организационными системами. – М.: Синтег, 2001. – 124 с.
5. Орлов А.И. Задачи оптимизации и нечеткие переменные. – М.: Знание, 1980. – 64 с.
6. Орлов А.И. Эконометрика. – М.: Изд-во «Экзамен», 2002. – 576 с.

Задачи по методам принятия решений

1. Изобразите на плоскости ограничения задачи линейного программирования и решите (графически) эту задачу:

400 W₁ + 450 W₂ → min ,

5 W₁ + 10 W₂ ≥ 45,

20 W₁ + 15 W₂ ≥ 80,

W₁ ≥ 0, W₂ ≥ 0.

2. Решите задачу линейного программирования:

W₁ + 5 W₂ → max ,

0,1 W₁ + W₂ ≤ 3,8 ,

0,25 W₁ + 0,25 W₂ ≤ 4,2 ,

W₁ ≥ 0 , W₂ ≥ 0 .

3. Решите задачу целочисленного программирования:

10 Х + 5 У → max .

8 Х + 3 У ≤ 40,

3 Х + 10 У ≤ 30,

Х ≥ 0 , У ≥ 0 , Х и У - целые числа.

4. Решите задачу о ранце:

Х₁ + Х₂ + 2Х₃ + 2Х₄ + Х₅ + Х₆ → max ,

0,5Х₁ + Х₂ + 1,5Х₃ + 2Х₄ + 2,5Х₅ + 3Х₆ ≤ 3.

Управляющие параметры Х_k, k = 1,2,…, 6 , принимают значения из множества, содержащего два элемента - 0 и 1.

5. Решите задачу коммивояжера для четырех городов (маршрут должен быть замкнутым и не содержать повторных посещений). Затраты на проезд приведены в табл.7.

Таблица 7.

Исходные данные к задаче коммивояжера

Город отправления	Город назначения	Затраты на проезд
А	Б	2
А	В	1
А	Д	5
Б	А	3
Б	В	2
Б	Д	1
В	А	4
В	Б	1
В	Д	2
Д	А	5
Д	Б	3
Д	В	3

6. Транспортная сеть (с указанием расстояний) приведена на рис.9. Найдите кратчайший путь из пункта 1 в пункт 4.

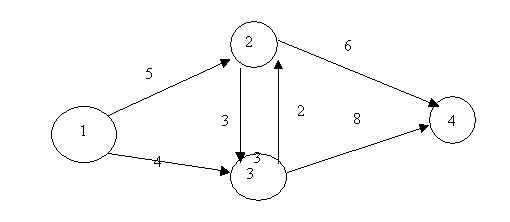

Рис.9. Исходные данные к задаче о кратчайшем пути.

7. Как послать максимальное количество грузов из начального пункта 1 в конечный пункт 8, если пропускная способность путей между пунктами транспортной сети (рис.10) ограничена (табл.8)?

Рис.10. Транспортная сеть к задаче о максимальном потоке.

Таблица 8.

Исходные данные к задаче о максимальном потоке

Пункт отправления	Пункт назначения	Пропускная способность
1	2	1
1	3	2
1	4	3
2	5	2
3	2	2
3	4	2
3	6	1
4	7	4
5	8	3
6	5	2
6	7	1
6	8	1
7	8	3

Темы докладов и рефератов

1. Классификация оптимизационных задач.
2. Решения, оптимальные по Парето.
3. Многокритериальные задачи оптимизации: различные методы свертки критериев.
4. Задачи оптимизации и нечеткие переменные (на основе работы [5]).
5. Место метода множителей Лагранжа в теории оптимизации.

Оглавление
